介质天线在工业化生产中比较常见,比如对讲机上的橡胶天线、蓝牙上的陶瓷天线等等。个人自制很少采用,即便自制小型化的介质天线,也只能采用纯水、酒精等等液体介质才相对方便制作一些。所以结合上篇文章《无线电波在介质中的传播速度计算公式》简单介绍一种注水介质天线的制作方法。

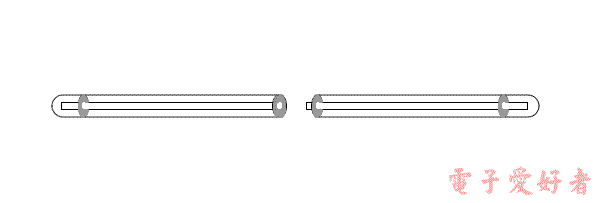

下面是注水介质天线的示意图:

小型化介质天线的制作:纯水介质天线

在两根玻璃管中,用绝缘圆片支架将半波振子架空在玻璃管中,然后在玻璃管中注满纯水,一定要是蒸馏水。玻璃管口想办法密封,然后在露出的半波振子末端连接馈线。

根据上篇文章介绍,电磁波在介质中的波长λε为:

λε=λ/√εr

以电视5频道为例,中心波长3.41米,纯水的相对介电常数取82,计算得到纯水中波长约为0.377米,半个波长0.1885,综合考虑每臂长度取89毫米。
