UHF螺旋天线,近距离DTMB接收宽频带天线

浏览
发布时间 2016-02-24

上篇说到简易环形天线,这里介绍一种适合UHF全频段(13~68频道)的螺旋天线,该天线适合离电视发射塔较近的地方使用。

UHF螺旋天线,近距离DTMB接收宽频带天线

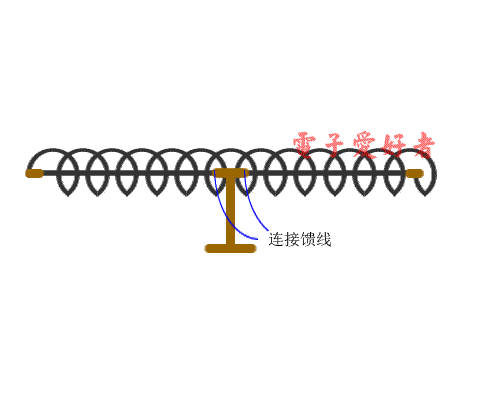

简单画了个螺旋天线图,螺旋画得不太好,实际制作出来它应该像弹簧一样的形状。

中间是一个工字形的绝缘支架,左右插一根金属管构成基本半波振子天线。螺旋线覆盖在半波振子天线外部,两端用绝缘材料固定在半波振子天线两端。

两根半波振子用直径5毫米长350毫米的铜管或铝管制作,中间相隔30毫米,馈线由中间两端引出。螺旋用直径2毫米长3.25米的铜线绕14圈,螺旋外径75毫米。为了保持螺旋线稳固,需要用非金属支架加以固定。

--------------------------------

VHF频段(1~12频道)螺旋天线制作

VHF螺旋天线与上面介绍的UHF螺旋天线结构一样,只需要改动尺寸即可:半波振子用两根直径25毫米长350毫米的金属管制作,中间相隔50~80毫米;螺旋用直径10毫米金属管绕10圈,外径120毫米,绕制成的螺旋全长750毫米。
