UHF频段简易环形天线,DTMB近距离接收天线

浏览
发布时间 2016-02-24

  忽然想起上世纪八九十年代电视上常见的拉杆天线加环形天线的组合,拉杆天线用于接收VHF频段1~12频道的电视信号,环形天线用于接收UHF频段13~68频道的电视信号。那么这种简易的环形天线也适合近距离接收DTMB电视信号。

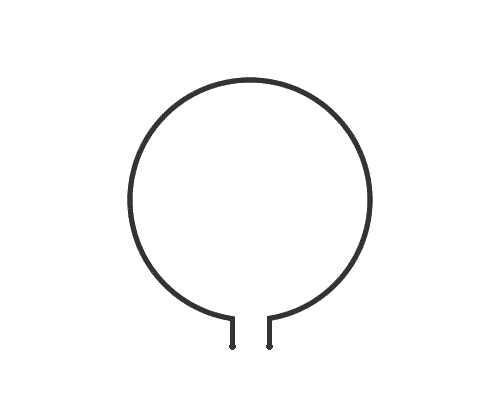

  UHF频段简易环形天线非常简单,如下图:

UHF频段简易环形天线,DTMB近距离接收天线

  当时的这种环形天线一般用3毫米左右的钢丝弯制而成,上面可能镀锌或镀铜,开口接线处固定有一个塑料卡子,卡在拉杆天线上。馈线是一段300欧姆带状平行电缆,直接连接到UHF信号输入接线柱上。

  这种环形天线算是最简单的双方向性天线,也是折合振子的雏形,与折合振子具有相同的方向图和电压增益系数。

  尺寸方面,由于要照顾到UHF全频段的信号接收,环形天线直径取200毫米,开口处相距20毫米。自己制作这种天线时可以采用粗一点的铜芯电线剥去塑料外皮使用,或者其它易得的材料,甚至是铁丝都行。然而为了增加频带宽度,能用10~20毫米的铜管或铝管弯制是最好不过的了。

  该简易环形天线只适合当地DTMB电视信号较强时使用,实际使用时如果刚好达到接收门限,接收不稳定,你可以针对该频道的中心频率制作一个这样的环形天线,应该能改善接收效果。该环形天线的周长为一个中心波长。

  各频道的频率在这里看

标签: UHF, 环形天线, DTMB
