五单元行波天线,UHF电视接收天线

浏览
发布时间 2016-02-29

这款行波天线工作在13~36频道,频率范围470兆赫到700兆赫,具有约6分贝的增益。

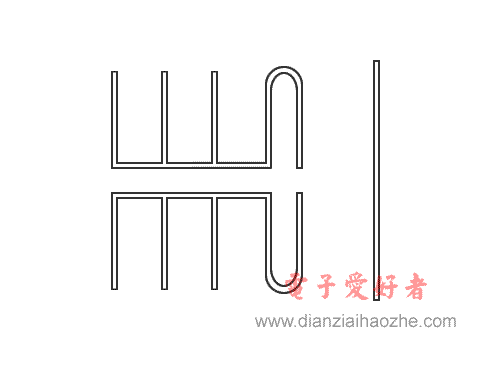

五单元行波天线示意图:

五单元行波天线,UHF电视接收天线

该天线的有源振子是一个折合型振子组,外加一根反射器组成。各部尺寸如下:

制作天线选用10毫米金属管,反射器长度250毫米,折合振子组各单元长度都是240毫米;反射器距离折合振子中心线125毫米,折合振子组各单元相距100毫米。
