220V电压5档逐级显示电路

浏览
发布时间 2009-05-11

该电路将220V市电划分为200~215V、215~230V、230~245V、245~260V、260V以上五个档位逐级显示。你可以适当调整电路结构以显示更多电压档。

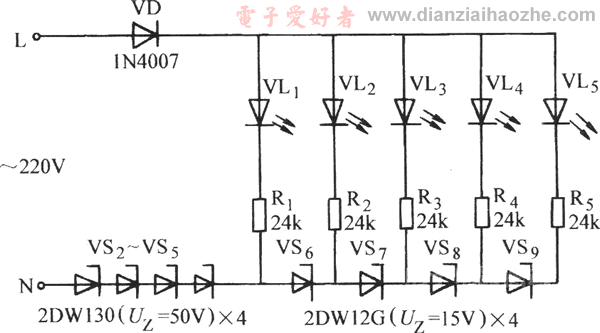

220V电压逐级显示电路

电路中,VS2~VS5四个50V的稳压二极管配合VD将220V半波电位提升至200V,如果市电电压超过200V则发光二极管VL1发光,超过215V则稳压管VS6参与导通,发光二极管VL2发光。相应的市电电压每高过一个15V,发光二极管逐级点亮。相反市电电压每低过一个15V,发光二极管逐级熄灭。请注意,这里叙述的电压为半波脉冲直流电压有效平均值。
