充电/逆变/调压多用应急电源(DC12V/AC220V)

浏览
发布时间 2009-05-13

该多用应急电源装置可以实现以下功能:

1.在市电偏高或偏低时,可以手动对220V市电进行调压以提供给后续用电器;
2.可以对12V蓄电池进行充电,并可以调节充电电流;
3.市电停电时可将12V蓄电池电能逆变输出为220V交流电压提供给用电器。

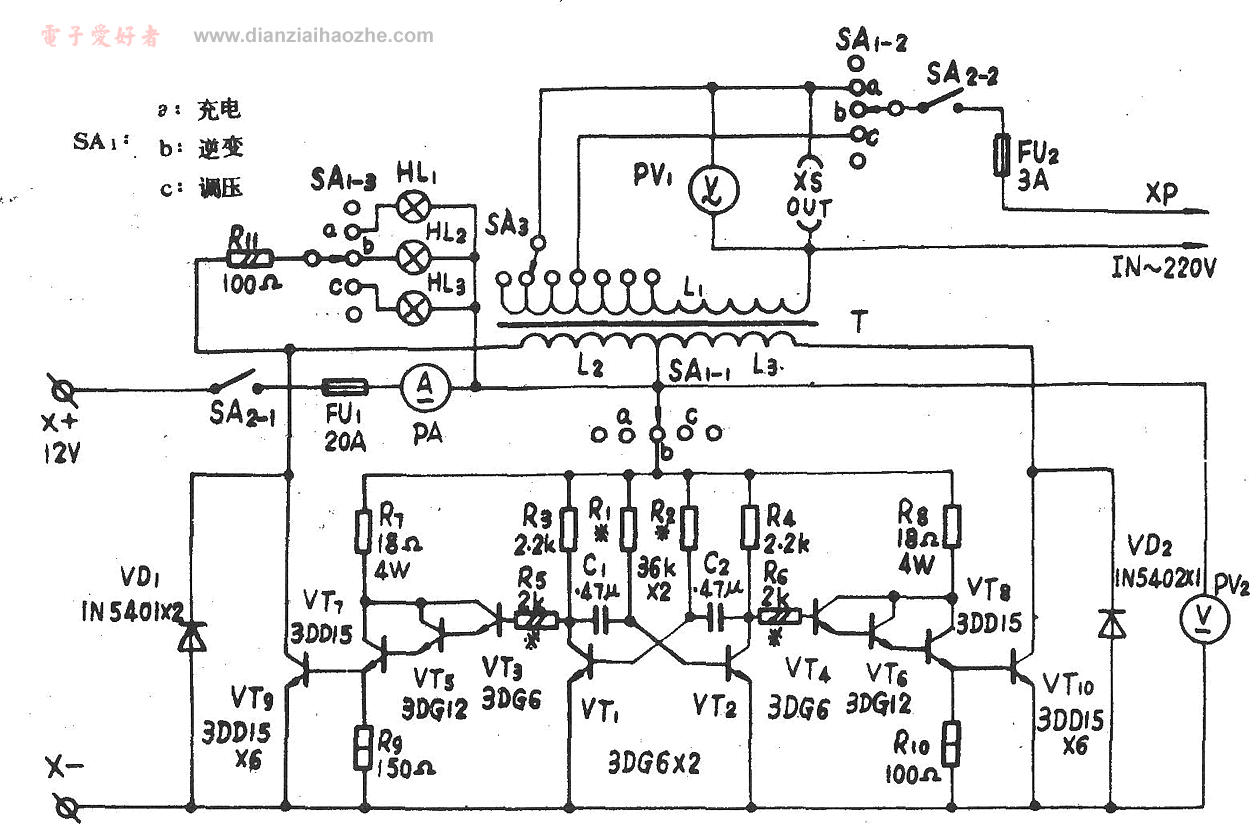

这些功能通过二组开关手动转换。下面是该装置的电路图:(点击可放大)

充电、逆变、调压多用应急电源

可以看出,该电路逆变部分采用简单的互补对称振荡器,两个半周脉冲经多级三极管功率放大后加至变压器的两个低压线圈,在高压侧产生交变电压。虽然这种分立电路效率不是很高,但其电路简单、元件易购,很适合电子爱好者一试身手。用该逆变电路给要求不高的一般小功率用电器供电完全可以满足要求。
