9V/170mA小功率电源适配器

浏览
发布时间 2009-06-21

  该电源适配器采用开关电源高频变压器降压电路,输入交流电压85V~265V范围宽,输出直流9V/170mA,输出功率约1.5W。适配器电路较为简单,如下图:

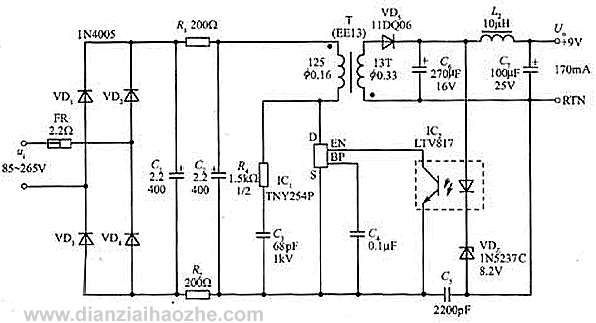

9V/170mA小功率电源适配器电路图

  电路核心元件为TNY254P开关电源控制集成电路,通过光电耦合器对输出电压进行检测控制。变压器为EE13型铁氧体磁芯,绕制参数已在图中示出,其余元件参照图示。该电源适配器特别适合电器设备的低功耗待机电源、小功率低压电器的供电等,且体积可以做得很小。
