SG3524打造的简单逆变器

浏览
发布时间 2009-06-17

  该逆变器电路结构简单,无需特制变压器,输出波形为方波。电路使用了一块SG3524开关稳压电源控制芯片,在本电路中将其应用为方波发生器,驱动功率管完成直流到交流电的逆变过程。SG3524是双端输出式脉宽调制芯片,双列16脚直插式塑料封装(DIP-16),工作电源电压范围8V~35V。

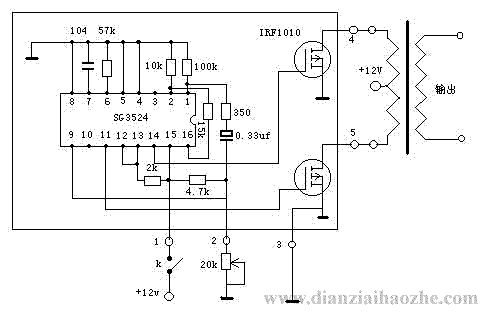

  由SG3524芯片构建的逆变器电路如图所示:

SG3524芯片组成的逆变器电路

  电路中除SG3524外的关键元器件是场效应管和变压器,两只场效应管的选择根据需要的输出功率来定,型号要一致,若双管的输出功率达不到要求还可多只并联。变压器用一般的220V/2×12V工频变压器即可,功率也是根据实际需要决定。SG3524的方波振荡频率由6、7脚外接的电阻、电容决定,如若频率不合适可调整此RC的值。
