LM317+LM358组成的蓄电池充电器

浏览
发布时间 2009-08-28

这个电路可以对12V以下的蓄电池进行充电,当电池充满后自动转为小电流恒流充电。电路如下图(点击可放大)

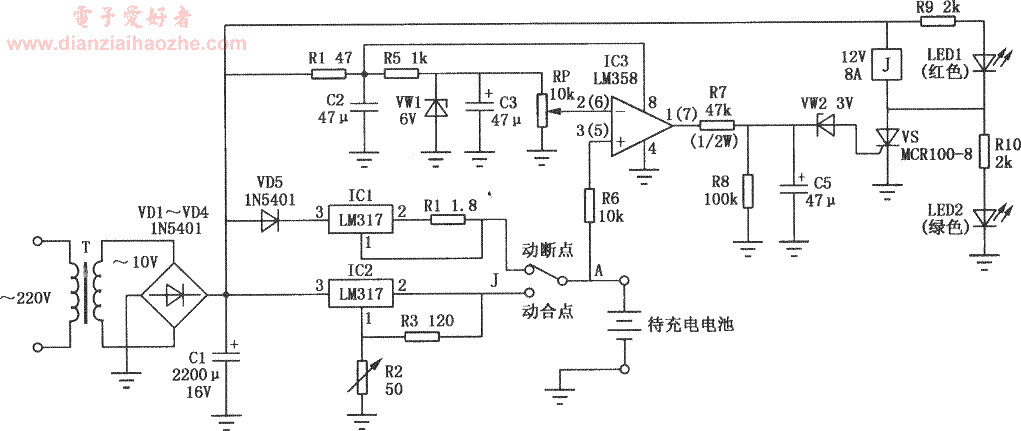

LM317+LM358组成的恒流充电器

电路中,LM317是三端可调稳压集成元件(LM317参数),LM358为运算放大器(LM358参数)。IC1构成一个小电流恒流输出电路,IC2构成可调节输出电压的稳压电路(调节充电电流大小);这两组电路受LM358等构成的蓄电池电压检测电路控制。当电池未充满时,继电器吸合,蓄电池正常充电;当电池充满时,继电器释放接通IC1电路,对蓄电池进行小电流恒流保持充电。这一充电控制状态由两只发光二极管显示,红色LED亮表示正在充电;绿色LED亮表示充电完成。

电路中有三个重要调节和设定点:
IC1恒流部分,由R1控制恒定电流大小,需要根据被充电蓄电池容量具体设定
IC2调压部分,由R2控制输出电压高低也就是充电电流大小,需根据被充电蓄电池容量具体设定
IC3电压检测部分,RP用于设定蓄电池充满截止电压,需根据被充电蓄电池电压具体设定

标签: LM317, LM358, 恒流, 充电
