LM317用作音频功率放大器

浏览
发布时间 2009-06-10

  众所周知,LM317是一片输出电压可调型三端稳压集成电路,用于正电源电路中。其特性参数可查阅这篇文章:
  lm317可调三端稳压器特性与典型电路

  本文突发奇想,把LM317当成音频功率放大元件来用,虽然效果赶不上专门的音频功放,但作为电子爱好者们练练手,增长知识还是有益的。在LM317的参数指标中,输出电流可达1.5A,功耗也达20W,当成功放来用功率也应该不小。下面是电路图:

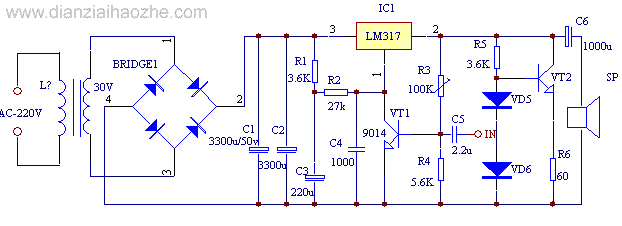

LM317用作音频功率放大

  电路中,三极管VT1作为电压放大,因LM317的输入阻抗高,故其工作电流只需0.6mA就足够了。R1,C3为电源退耦,C4用于防止寄生振荡,R3、R4分压给VT1提供偏置及交直流反馈,以改善线性及直流稳定性。VT2、R5、R6及二极管构成恒流源,用来提高电路的效率及输出功率,增大输出动态范围。

  VT2恒流源的恒定电流可设置在10~15mA,调试时将LM317的输出电压调整到电源电压的一半即可,静态电流约为十几毫安。
