笔记本电脑无线电源解决方案

来源 《无线电》杂志
浏览
发布时间 2011-01-04

笔记本电脑无线电源解决方案
图6 发射板(俯视)

笔记本电脑无线电源解决方案
图7 发射板(仰视)

笔记本电脑无线电源的制作

1.发射器和底座的制作

发射器主要由发射线路板和发射线圈板两部分组成。
发射线圈板共有4层,从上到下分别是:表面绝缘防护层、线圈层、隔离层和底面金属防护层,每一层之间均用胶粘剂贴牢。发射线圈板的大小约为10cm见方,但底部的金属隔离层必须长些,为13cm左右,多出的面积主要用于安装发射芯片VOX330MP05S并作为芯片的散热器。

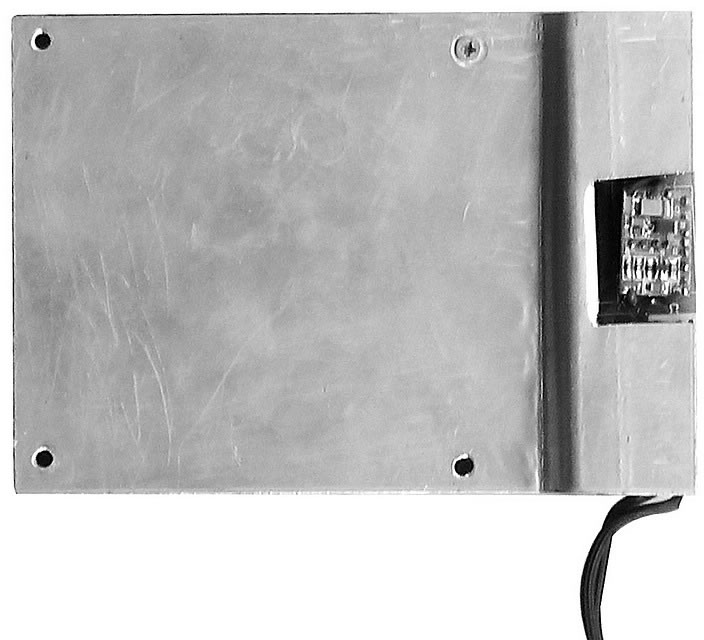

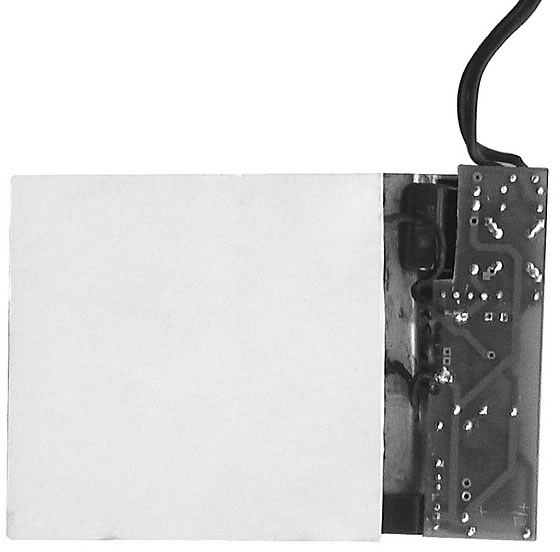

发射线路板上的DC模块选用体积小的AC/DC,AC220V输入,12V/200mA输出即可,这个电源除了为发射芯片提供20~30mA工作电流,也是外接风扇的电源。发射芯片必须卧装,以便全面贴在散热片上,即底面金属防护层上,如图6和图7所示。

笔记本电脑无线电源解决方案

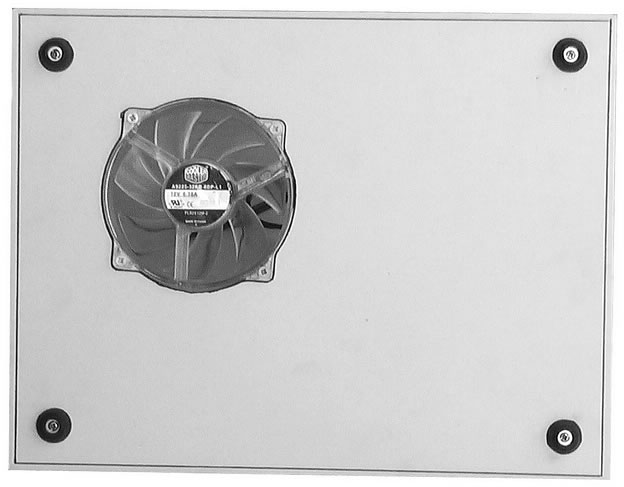

图8 发射底座(俯视)

笔记本电脑无线电源解决方案
图9 发射底座(仰视)

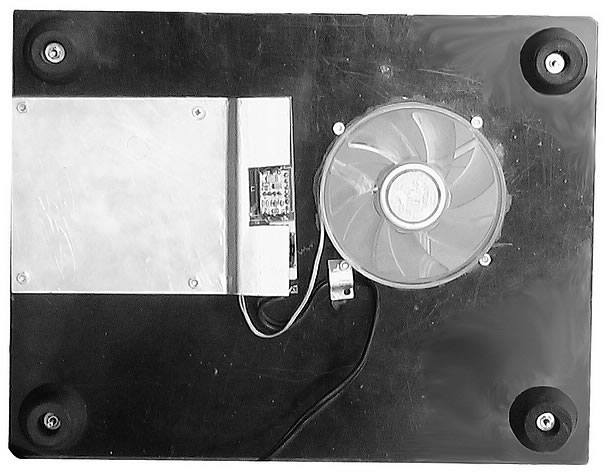

取一块塑料板,大小与笔记本电脑相当,在对应于光驱的位置,用螺丝将发射板固定于下方,在靠近发射板的附近挖一个孔,用于安装风扇。当然还得装上4个胶质脚垫,同时别忘了将电源线的输入端固定,以免使用中脱落或断裂而导致事故,如图8和图9所示。

2.接收器的制作

接收器也由接收线路板和接收线圈板两部分组成。
接收线路板的尺寸约为10cm×3cm,板上有几个元器件必须安装在散热器上,即整流管VD1、VD2和接收芯片VOX20K3A。如图10和图11所示。

笔记本电脑无线电源解决方案

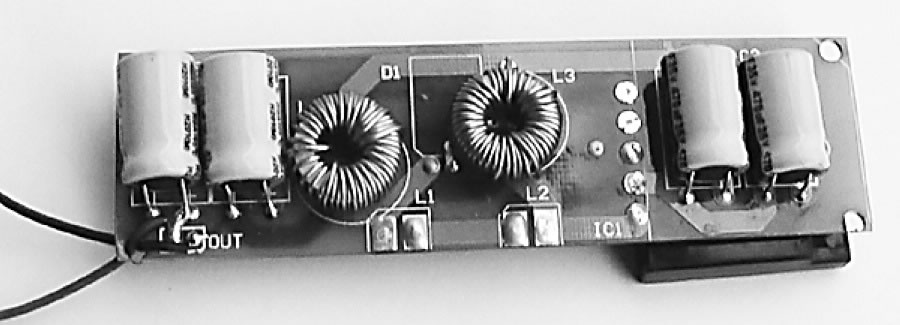

图10 接收线路板(仰视)

笔记本电脑无线电源解决方案

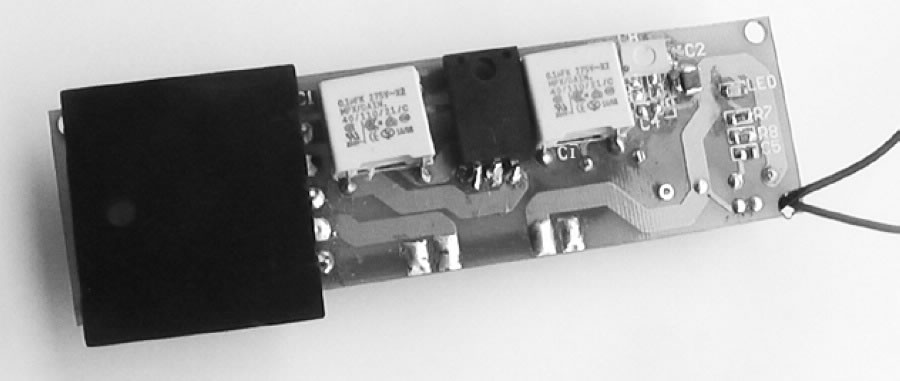

图11 接收线路板(俯视)

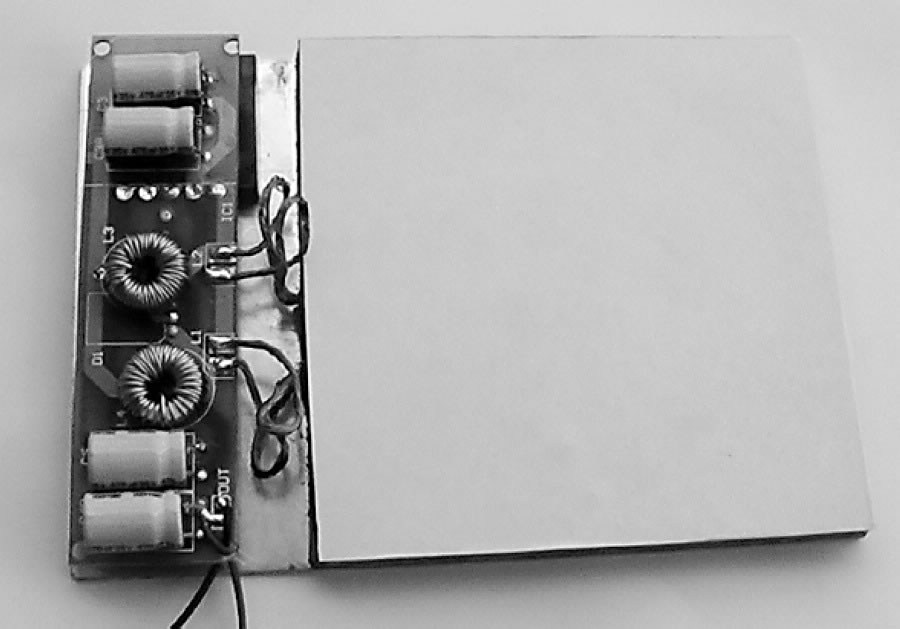

接收线圈板的结构与发射线圈板相同,也分为4层,但排列方向刚好相反,从上到下分别是:顶面金属防护层、隔离层、线圈层和表面绝缘防护层。金属防护层也用作散热片,几个易热的元件紧贴其上,见图12。

笔记本电脑无线电源解决方案
图12 接收板(俯视)
