LM2825降压型DC-DC模块

LM2825为美国国家半导体公司出品的1A 降压型DC-DC校正器，具有以下特点：
全集成1A DC-DC降压转换器，无需外部元件；
2000，000小时MTBF（平均故障间隔时间）；
符合CISPR 22，B类的EMI要求；
高电源密度，35W/in2；
可选输出有：3.3V，5V，12V，以及ADJ版本（可调）从1.23V－15V；
宽输入电源，直到40V；
典型效率80％；
输出失真正负4％；
可TTL电平实现关断和软启动；
集成过热和过流保护；

可应用于：
简单高效的降压校正器；
线性校正器的高效预校正器；
分布式电源系统；
代替DC/DC模块；

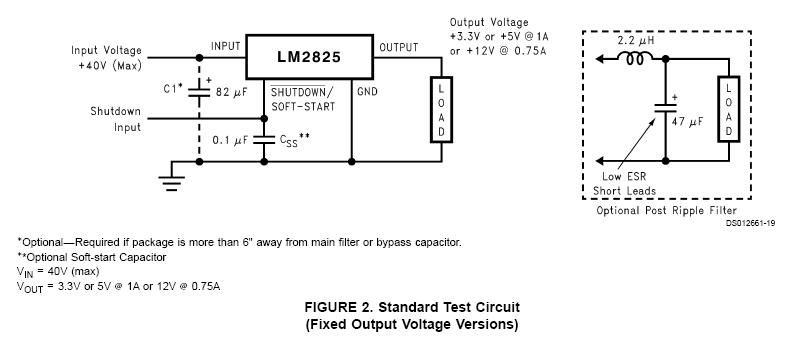

以下是LM2825典型应用电路图：

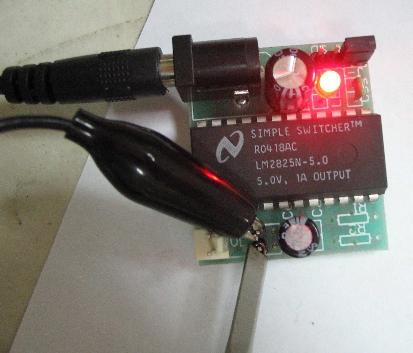

以下是LM2825制作实物图
