取自电脑12V电源的1.25V~9V可调稳压电源

浏览
发布时间 2009-03-23

下面介绍一个特殊应用的稳压电源电路,它的输入电源取自电脑电源输出的+12V稳定电压,通过可调节的集成稳压器LM317T实现1.25V至9V的连续可调电压输出。需要注意的是,此电路仅用来为数百毫安以下的小功率用电设备供电,并且电脑电源应有充裕的功率储备,不然轻则影响电脑工作稳定性,重则烧毁电脑电源

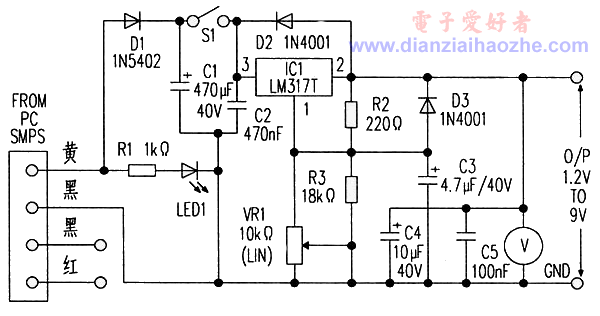

取自电脑电源的可调稳压电源电路如图所示:

取自电脑12V电源的可调稳压电路

正12V电源由电脑中为光驱供电的四线插头引出,四根线的颜色分别是:
黄:正12V; 黑:电源地; 红:正5V

电路需要的正12V电压由黄色线引出。然后通过可调稳压集成电路LM317T输出连续可调的1.25V~9V稳定电压。图中二极管D1用来防止极性接反,二极管D2的用途是在输出端连接有电容性或电感性负载时可以防止输出电压高于输入电压而损坏LM317T芯片。

电位器VR1用来调节输出电压高低,具体电压值可从接于输出端的电压表上读出。平常不使用此电路时可关断S1开关,以避免LM317T空载耗电。
