用白炽灯做降压元件的3.5V稳压电路

浏览
发布时间 2008-09-08

这个电路的独特之处在于用白炽灯做降压元件,而且对白炽灯的亮度几乎没有影响,在白炽灯工作的同时能够提供3.5V的直流稳压电源输出。但要注意该电路没有与市电隔离,操作中必须注意安全。

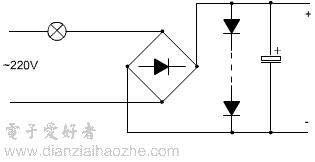

用白炽灯做降压元件的3.5V稳压电路

图中的二极管全部采用1N4007,其中整流桥四支,用作稳压的五支。滤波电容选用16V1000μF。

白炽灯视功率不同3.5V输出电流也不同,15W灯泡约50毫安,25W灯泡约100毫安,60W灯泡约260毫安。如果市电经常偏低,能提供的电流相应变小,可以根据(功率/电压=电流)的简单公式计算。须主流1N4007额定电流1A,也就是白炽灯的功率不要超过200W。

用做稳压的五支1N4007二极管串联在一起,正向接于整流桥输出端,目的是把整流输出的电压箝位在3.5V(0.7×5),起到稳压的作用。
