有水位检测保护的超声波雾化器

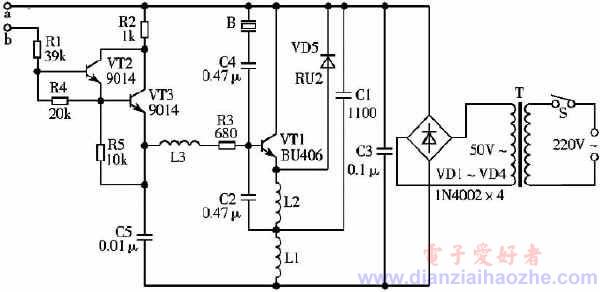

　　在空气干燥的环境中，使用电子雾化器可以达到增加空气湿度的目的。本文介绍一种简单的超声波雾化器的制作，电路图如下所示：

　　电路主要由水位检测控制、超声波振荡电路、电源电路组成。

　　超声波由三极管BU406(VT1)及外围元件组成的电容三点式LC振荡器产生，然后通过超声波换能器(B)产生超声波能量将水雾化。超声波换能器(B)的固有频率fc=1.65MHz。电容C1、C2决定振荡幅度，其固有频率略低于fc，L1、C2为正反馈元件，其固有频率略高于fc，VD5 为三极管BU406(VT1)的保护二极管。

　　由于雾化时超声波换能器(B)必须浸在水中，所以雾化器设有水位检测控制电路，由三极管VT2、VT3及外围元件构成，其作用是：

　　（1）为振荡电路提供基极偏置电流；
　　（2）当盆景中水位低于设定值时，使振荡器停振，起保护作用。VT2、VT3接成复合管，通过L3、R3向VT1提供基极偏置电流，L3为高频扼流线圈，阻止超声波信号进入水位控制电路。调整R1的阻值，可改变VT1的基极电流，从而控制整机的工作电流。a、b为水位控制线，平时浸没在水中。雾化器正常工作时，若水位下降到一定限度，a、b脱离水面，VT2、VT3便截止，水位控制器停止向VT1提供基极电流，整机停止工作。

　　雾化器制作的元件选择

　　超声波产生电路中的三极管VT1的质量是制作成功的关键之一，最好采用意大利SGS产BU406、BU407或BU408等大功率高频三极管，要求fT≥100MHz；VT2、VT3可用9014型等小功率NPN型硅管，要求β≥100；VD1～VD4可用1N4007硅整流二极管。

　　超声波换能器(B)也是一个关键器件，水的雾化由它来最终完成。换能器应采用φ20×1.25mm/1.65MHz或φ20×1.2mm/1.7MHz高强度压电陶瓷片。

　　所有电阻最好全部采用RJ-0.25W金属膜电阻；电容采用CBB-100V聚苯电容；电感L1可用φ0.51mm漆包线在φ10×10mm磁芯上绕 27匝，电感量约24μH；L2用φ0.69mm漆包线在φ6mm钻头绕2.5匝，然后脱胎取下，电感量约0.22μH；L3可用270μH色码电感器；变压器T要求次级电压为50V，功率40W。

　　三极管VT1最好安装散热器；通电调试时注意超声波换能器必须浸在水中，否则会损坏。用来雾化的水应清洁。装好后调整电阻R1，使总电流为0.6A左右。
