捕灭蚊蝇的电子灭蝇器

浏览
发布时间 2009-04-04

  夏天到了,苍蝇这个不速之客也来了。本文介绍一种捕灭蚊蝇的电子装置,用它来对付苍蝇不失为一种好方法。

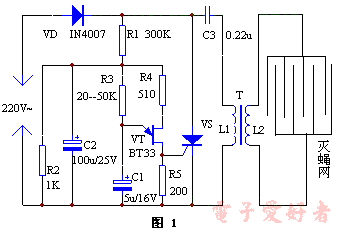

  电子灭蝇器的电路图如下:

电子灭蝇器电路

  看过电路图,是不是觉得很简单呢?没错!下面我们来分析一下电路的工作原理。

  该装置由220V市电直接供电无需配备电源。电路中的电阻R3、R4、R5和电容C1,与单结晶体管VT组成张驰振荡器,输出的脉冲信号用于控制可控硅的导通和关断。接通220V电源后,市电经二极管VD整流后向电容C3充电。当张弛振荡器输出的脉冲触发可控硅导通后,电容C3上的电荷迅速向L1放电,在变压器次级感应出高压。当放电电流过零时,可控硅自动关断。接着电容C3再次充电,当张弛振荡器输出的下一个脉冲到来时,C3再次向L1放电,如此反复循环。

  变压器次级的高压输送到由许多等距离金属丝组成的电网上,电网下设有诱饵,有苍蝇闻到诱饵飞来时,触及电网即会被击毙,击毙的苍蝇从网距空间自动下落,达到自动捕灭蚊蝇的目的。

  元器件选择与制作

  R3的阻值在20-50K之间选择。振荡电容C1最好选用钽电容,如选用普通铝电解电容,应保证漏电流足够小。C2为滤波电容,在保证耐压的前提下,容量大些为好。变压器用电视机的行输出变压器磁芯,初级用Φ0.1mm的漆包线绕600匝,次级利用原高压包线圈。绕好后变压器需经烘干浸漆处理。

  改变R3的电阻值,使振荡频率在10-20Hz范围内,此时可测得输出电压在4kV左右。灭蝇盒的尺寸为320×225×70mm3 。在灭蝇盒顶部用14号铁丝制成高压电网。相邻铁丝距离为7mm。灭蝇盒前侧开一方孔,以便清除死蝇。使用时应封死,防止苍蝇从该洞进出。

  电子灭蝇器工作时由于有高压产生,所以使用时应考虑安全问题,合理安排摆放位置。
