8路循环超声波遥控电路

浏览
发布时间 2008-10-26

如图所示为超声波遥控电路,可实现8路输出循环控制。

8路循环超声波遥控电路

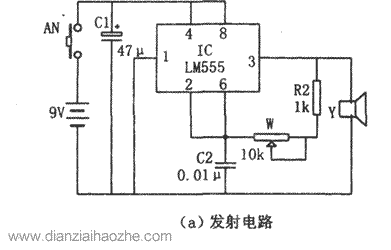

图(a)为发射电路,发射电路的核心由时基电路LM555和R2、W、C2等组成的无稳态多谐振荡器,其振荡频率由R2、W、C2控制在超声波频段。 Y是超声波换能器,由它发射超声波。

8路循环超声波遥控电路

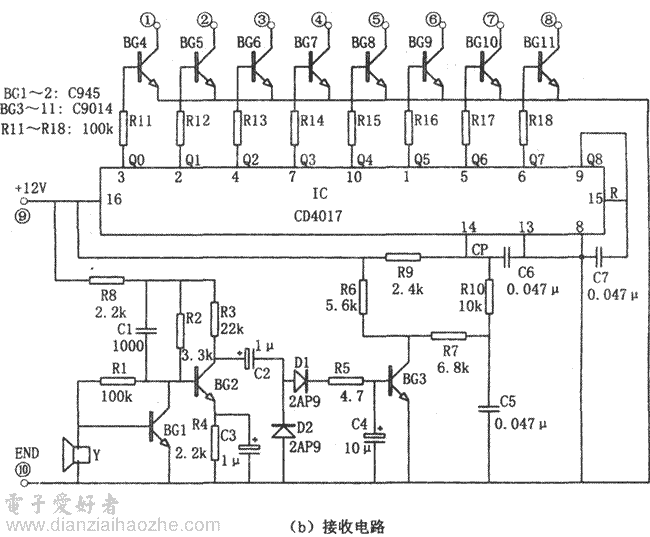

图(b)为接收电路。接收电路由放大、整流、计数电路等组成。其中集成电路CD4017是十进制计数器/脉冲分配器。⑨脚输出Q8加至复位端15脚,以清零。当收到控制信号后,CD4017的输出Q0~Q7相继为高电平,以控制各晶体管BG4~BG11的导通和截止,进而控制受控电路的通断,实现遥控。

标签: 超声波, 遥控
