超声波电风扇调速遥控器

浏览
发布时间 2009-05-24

  该超声波遥控器可以对电风扇实现三档风速控制,由于采用继电器为控制开关,还可以应用到其它的电器遥控控制中。遥控发射器采用无源亚超声发生器,方便易用。以下是遥控接收和控制部分电路图:

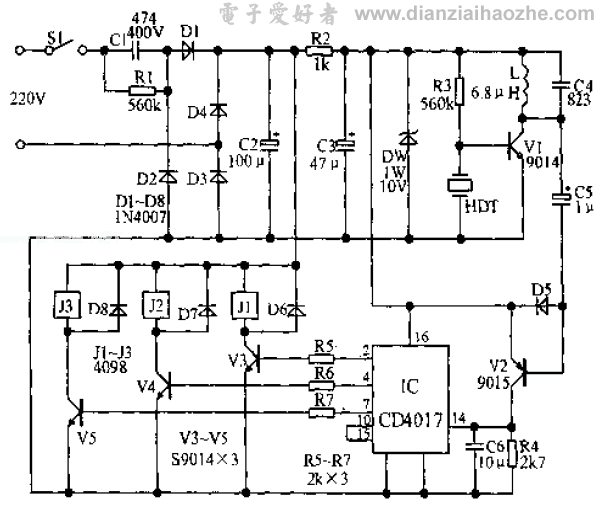

超声波电风扇遥控器电路

  工作原理:压电片接收到的亚超声波信号经VT1放大,L、C4选频,再经V2放大后输出脉冲。每次操作时,手捏一下发射器,V2集电极就输出一个正脉冲触发信号,由十进制计数器CD4017计数。采用CD4017的Q1、Q2、Q3档位。当第四次信号到来时,IC清零。IC控制三极管推动继电器。继电器的触点接入原调速器的调速线圈从而改变电风扇的转速。电路稍加改动后还可扩充为9路。

  如果没有合适的无源亚超声信号发射器,也可自制一个超声波发射器来代替,效果一样。
