四种禽蛋电子孵化恒温箱电路制作

浏览
发布时间 2009-09-18

禽蛋孵化恒温箱(一)

  该禽蛋孵化恒温箱电路功率为75-150W,一次可孵化约500只种蛋。恒温箱电路由电源电路、温度检测控制电路和指示电路组成,如图1所示。

  电源电路由电源开关S、电源变压器T、整流二极管VDl-VD4和滤波电容器C组成。
  温度检测控制电路由电接点温度计Q、电阻器Rl、晶体管V、继电器K、二极管VD5、晶闸管VT1、VT2和风扇电动机M组成。
  指示电路由电阻器R2、R3和氖指示灯HLl、HL2组成。

电子孵化恒温箱电路

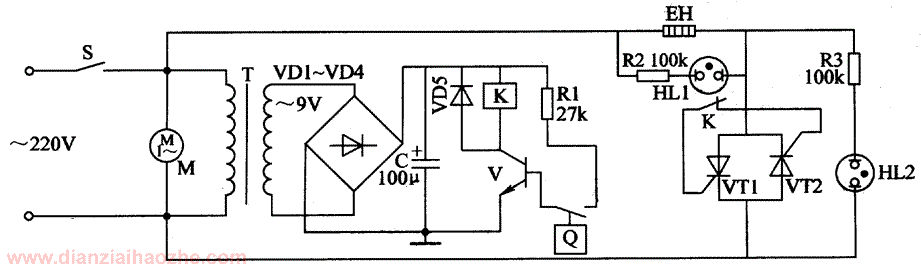

禽蛋孵化恒温箱电路(一)

  接通S,风扇电动机M旋转,交流220V电压经T降压、VDl-VD4整流和C滤波后,为K和V组成的继电器驱动电路提供9V直流电压。同时,指示灯HL2点亮。

  刚接通电源时,恒温箱受控温度低于Q的设定温度,Q内部的温度触头处于断开状态,V处于截止状态,K处于释放状态,K的常闭触头接通,使VTl和VT2分别在交流电的正、负半周时交替地导通与截止,电加热器EH通电开始加热,使温度逐渐上升,同时HLl点亮,HL2熄灭。

  当受控温度上升至设定温度以上时,Q内部的温度触头接通,使V导通,K吸合,K的常闭触头断开,VTl和VT2在交流电过零时截止,EH断电而停止加热,HLl熄灭,HL2点亮。EH断电后,温度开始缓慢下降,当温度降至设定温度以下时,Q内部的温度触头又断开,V截止,K释放,VTl和VT2又交替导通,EH又通电工作。此过程周而复始地重复,从而使受控温度恒定在设定温度值上。

  孵化恒温箱箱体为双层木制结构,外形尺寸为 1000mmx980mmx680mm,双层木板之间为30mm厚的保温层 (用泡沫塑料或岩棉、棉花等隔热保温),箱内设置多层蛋盘。在恒温箱的适当位置安装风扇,保证风扇运转时能不断吸人新鲜空气。电热器应安装在风扇叶的前方。

  为保证在箱内有一定湿度,茬风扇的正前方或箱底应放置一盆干净的温水。

  元器件选择
  Rl-R3均选用1/4W金属膜电阻器。
  C选用耐压值为25V的铝电解电容器。
  VDl-VD5选用1N4004或1N4007型硅整流二极管。
  V选用3DGI2或3DG805O、C8050、S8050型硅NPN晶体管。
  VTl和VT2均选用3A、600V的晶闸管。
  HLl和HU均选用普通氖指示灯。
  T选用3-5W、二次电压为9V的电源变压器。
  K选用JRX-l3F或4098型9V直流继电器。
  M选用φ15cm、220V的交流仪表风扇电动机,例如BY型。
  Q选用BWG型O-50℃的电接点温度计。
  S选用6A、220V的电源开关。

禽蛋孵化恒温箱(二)

   本例介绍的禽蛋孵化恒温箱,采用温度传感器集成电路,具有电路简单、控制精度高、制作成本低、温控范围宽 (10-60℃)等特点,适合农村家庭和专业户使用。

  电路工作原理
  该禽蛋孵化恒温箱电路由电源电路和温度控制电路组成,如图2所示。
