零静耗彩电待机控制器的设计与制作

作者 彭佩烘 来源 《无线电》杂志
浏览
发布时间 2010-12-30

彩电待机控制器电路在有关电子刊物上偶有介绍,有的也申请了专利。笔者对有关电子刊物上介绍的、市场上少量出现的种种红外遥控装置(包括红外遥控电子开关、彩电待机节电器等)进行分析研究及组装测试后,发现都存有较大的静态功耗,这主要是因为红外遥控接收头正常工作时需要一定的工作电流。

如何在确保红外遥控接收头正常工作的前提下,降低其工作电流呢?笔者在2008年初曾设计了一种独特的红外遥控接收头脉动式电源供电的方法。利用这种方法又设计出了实用的节电型红外遥控开关和节电型彩电待机供电控制器,实现了微静态功耗下的红外遥控。不过该装置多少还存有一定的功耗,更主要的是,对于控制器来说,也不算最安全。为实现彩电待机的无功耗和更安全,笔者设计并制作出了一款零静耗彩电待机控制器。

电路特点

1.采用超级电容储电。彩电待机一定时间后,整个控制器脱离交流市电,实现零静耗遥控待机,控制器中的红外遥控接收电路由超级电容供电。
2.采用双组触点继电器进行安全控制。彩电遥控关机后脱离交流市电,是一种安全的高标准待机方式,彩电不必长期暴露在交流电源环境中,不会受到电力网参数波动以及雷电的影响。
3.红外线遥控接收头采用脉动式电源供电,这样可以大大降低其工作电流。
4.红外线遥控接收头输出的信号经过了积分电路的处理,整个控制器的抗干扰能力特别强。
5.采用了DC/DC变换技术,充分发挥超级电容的放电能力。
6.继电器绕组中串接阻容以降低继电器吸合后的工作电流。

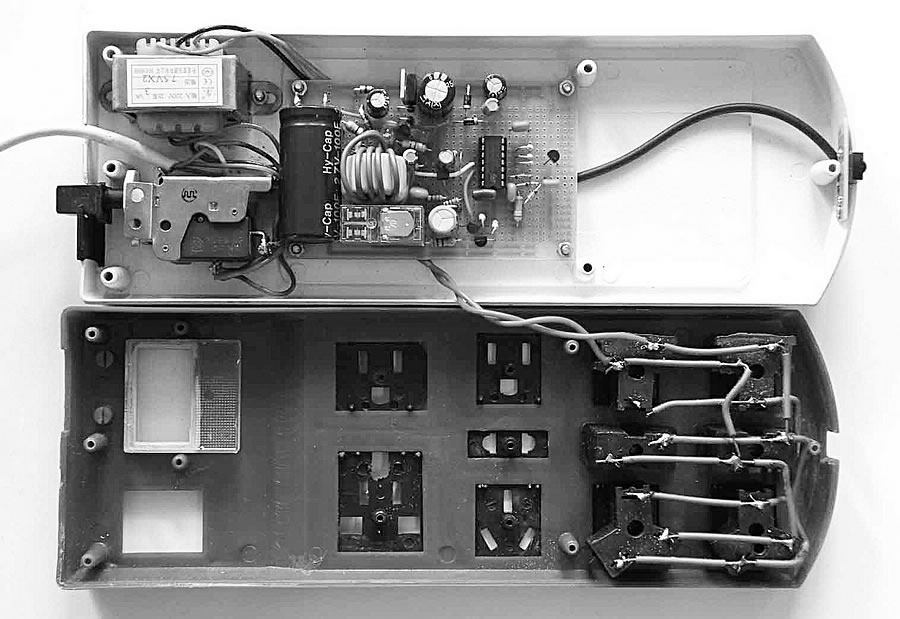

电路实物见图1。

零静耗彩电待机控制器实物

图1 制作好的电路实物
