使用了单片机的简易厨房定时器制作

作者 温正伟 来源 《无线电》杂志
浏览
发布时间 2010-12-22

在家经常做饭,有许多东西需要有个时间限制,如腌个肉吧,十几分钟;煲个简单的汤吧,文火1小时等,这些都不需要精确的定时,只要大约知道时间就可,但一定需要提醒,市场上五花八门的厨房定时器应运而生,小巧精致而且实用。

使用了单片机的简易厨房定时器制作 使用了单片机的简易厨房定时器制作

使用了单片机的简易厨房定时器制作 使用了单片机的简易厨房定时器制作

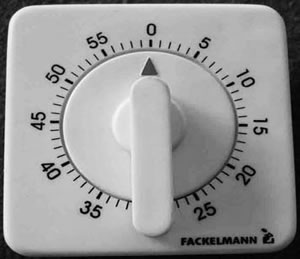

市售的各类厨房定时器

作为电子爱好者,笔者热衷制作,用单片机做一个简单有趣的厨房定时器,既解决了实际的问题,又满足了爱好实践的愿望,于是就有了本文的这个制作。这个电路十分简单,可以使用洞洞板直接焊接电路,制作用不了半天,无需调节,非常适合初学者练手制作。

该制作以5分钟为一个计时单位,最多计时1小时,3V电池做电源,有蜂鸣器报警,工作时功耗为6mA左右(使用AT89C2051),可以使用3V钮扣电池,具有自动关机功能,不运行时耗电量可以忽略不计,单键操作,简单方便。

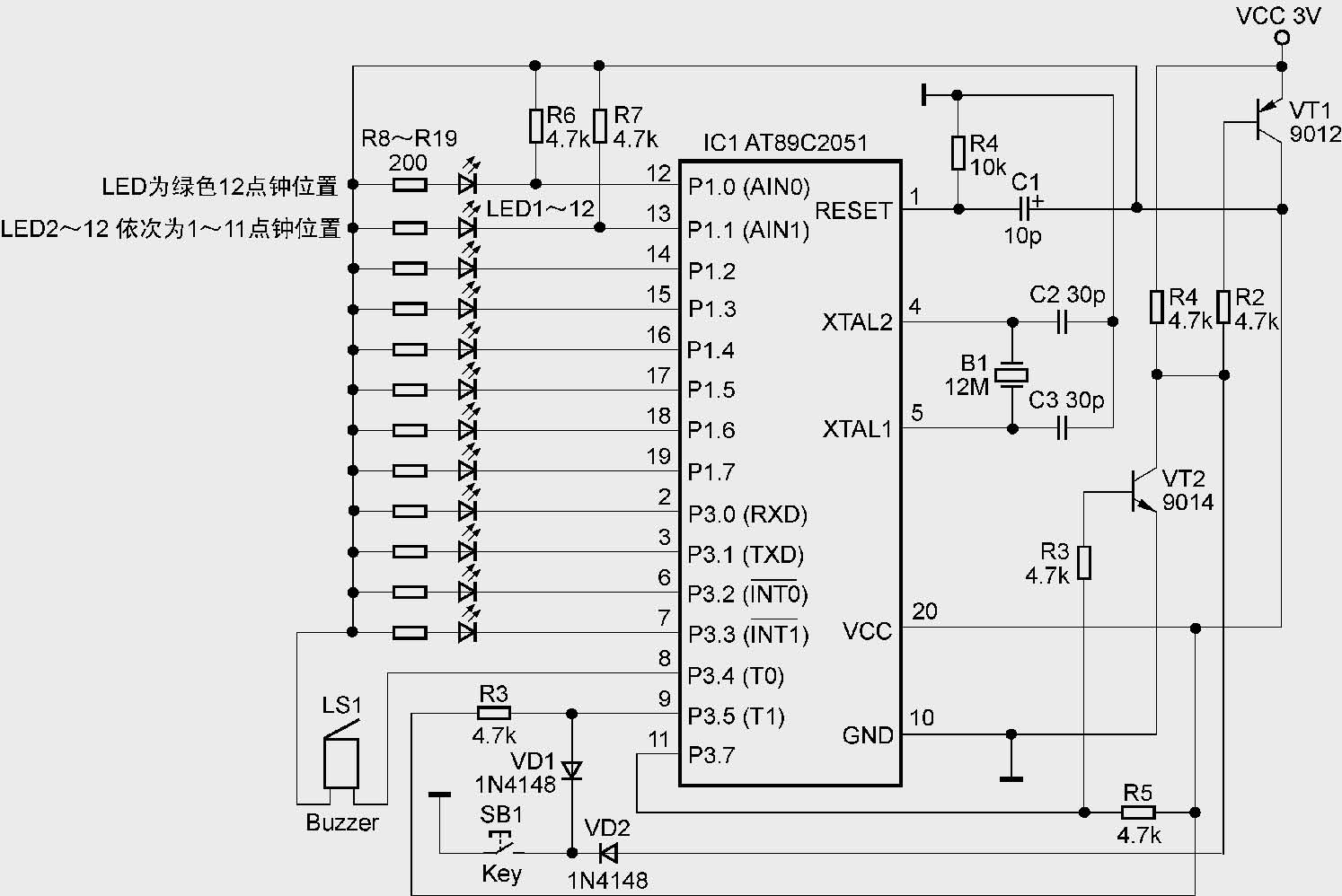

电路图
使用了单片机的简易厨房定时器制作

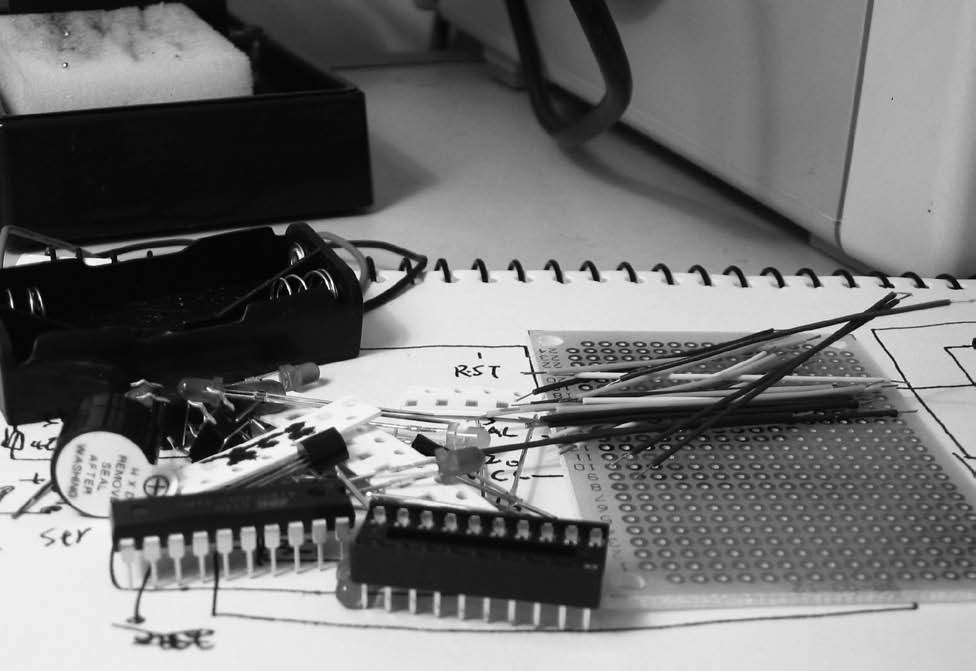

各种元件
使用了单片机的简易厨房定时器制作

简单规划元件排布和走线
使用了单片机的简易厨房定时器制作

12下一页
