M52340SP单片彩电集成电路

浏览
发布时间 2009-09-08

  M52340SP是三菱公司推出的处理TV信号的fc总线控制的单片彩电集成电路。此芯片不仅可以用于PAL制和 NTSC制彩电电路,与SECAM制色度解码器M52325AP配合,也可以处理SECAM制电视信号,并且此芯片可以自 动识别目前世界上任何一种电视制式。M52340SP用于许多彩电机型中,如康佳的T2131F,T2136F和T2133F 等机型。

  1.M52340SP的主要性能

  ①此芯片主要用于PAL制和NTSC制。

  ②能自动识别各种制式彩电信号频率和场频。

  ③采用PLL检测系统,能处理图像中频和伴音中频,无须AFT线圈。

  ④内部设有Pc`总线控制电路,简化了许多外围元件,方便了生产线安排。

  ⑤设有各类滤波器,如陷波器、高通滤波器、亮度信号延迟时延、RGB钳位电路等。

  ⑥实施延时线时间控制。

  ⑦采用行、场分频系统,行、场脉冲输出和RGB信号输出。

  2.M52340SP的引脚及其功能

  M52340SP采用52脚双歹刂直插塑封结构,其内部主要包括图像中频、伴音中频、彩色信号解码、偏转小 信号处理I2C总线控制电路、A/D和D/A转换电路等。其内部结构图很复杂,请参考集成电路手册或有关的 彩电书目。

  表1所示为M52340SP的引脚及功能,以及在康佳F2136F机型上在线电压实测数据。

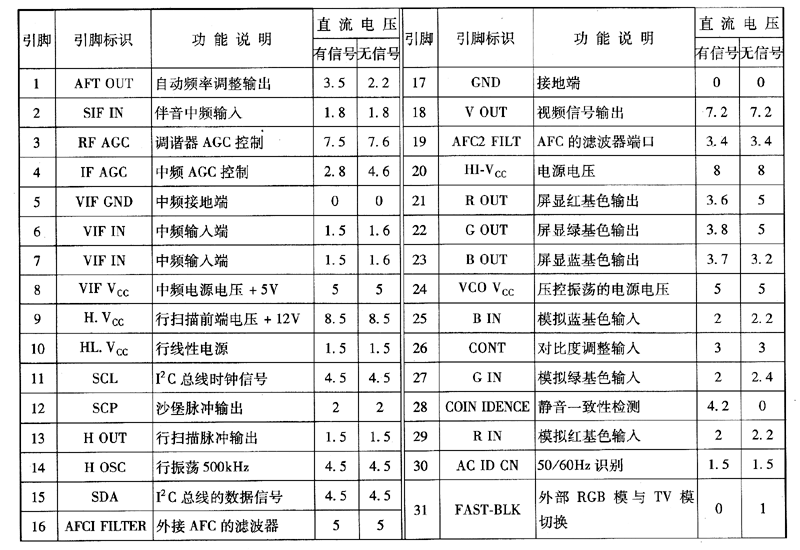

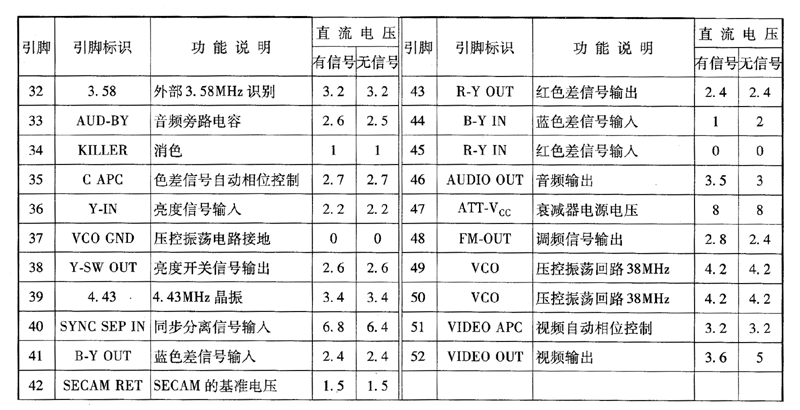

  表1 M52340SP的引脚及功能和在线电压实测数据
M52340SP单片彩电集成电路
M52340SP单片彩电集成电路
