使用BH1417集成块制作的精致MP3转发器

作者 任杰 来源 《无线电》杂志
发布时间 2011-01-07

PCB板的制作

考虑到制作成本,笔者选用了单面板,PCB的尺寸严格根据外壳尺寸而定。电路十分简单,为了使布线更合理,这里就用手工布线,除了开关、接插件需要自己绘制,其他元件的封装都能在库里找到。完成布线后,板子上的空白处作大面积接地处理,这样可以一定程度上减少干扰。最后板子做出来后,由于笔者粗心,少画了一条线,因此出现了图3中那条带套管的跳线。

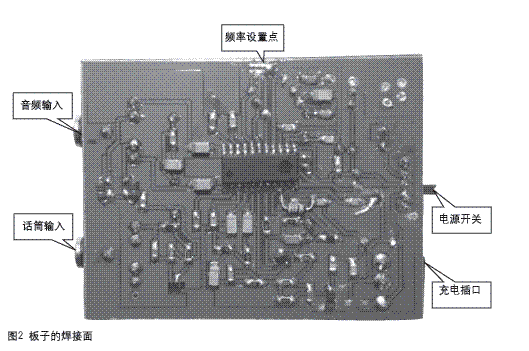

板子的焊接面

板子的元件面
图3 板子的元件面

焊接与调试

板子做出来后,笔者迫不及待地焊接好各个元器件,由于有几个贴片元件没有找到,就用直插的代替了,焊接好的板子见图2(焊接面)和图3(元件面)。通过S0—S3设置好发射频率,将收音机调到该频率上,通上发射机电源,一会儿后听到“嘟”的一声,锁相环将频率锁定,收音机里几乎听不到背景噪声,效果比买回套件制作的明显要好。接着拨动线圈,调整线圈匝间距离,使得锁相环锁定的时间最短。然后可以插入驻极体话筒,根据实际情况调整R4、R5阻值,以调节话筒音量,调整R1大小,以调节话筒灵敏度,至此调试工作就算是完成了。

组装

接着是将整个板子、电池装到外壳里,装上橡胶天线。在外壳上打孔时需要注意使孔的大小、位置严格与电路板上的对应。电池用热熔胶固定在电路板上的空白处,天线地端通过配套的螺钉与外壳相连,最后一起焊接到电源地上,见图4。拧上螺丝,制作便完成了,见图5。

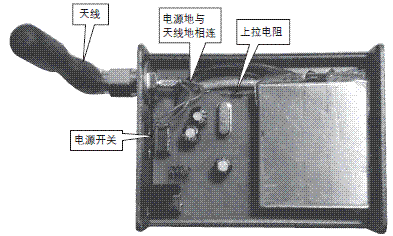

把电路装入精致的外壳
图4 把电路装入精致的外壳

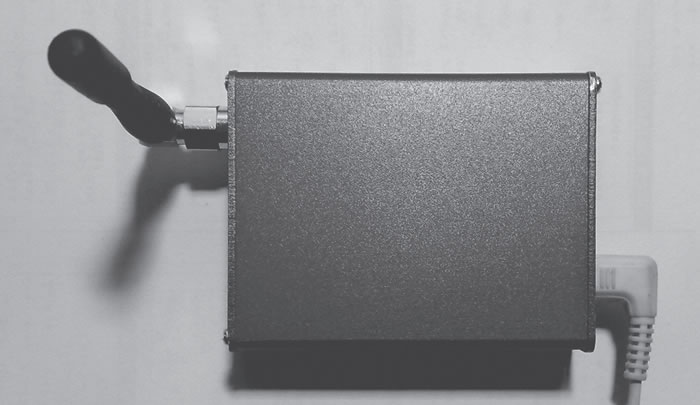

铝合金方盒
图5 铝合金方盒

看一看,还算精致吧!笔者用的是430mAh的锂电池,充电器使用一般的手机或MP3充电器,注意测一下充电器输出电压是否为4.2V左右,以防有些劣质产品输出电压过高。实际测得,充满一次电,使用时间在10小时以上。细看这个小东西,除了成本显得有些高外,各方面性能还是不错的,不过重在享受制作的过程与完成后的成就感,花点钱也值。
