555电路质量好坏的简易判定

作者 李洪明 来源 无线电
浏览
发布时间 2008-07-30

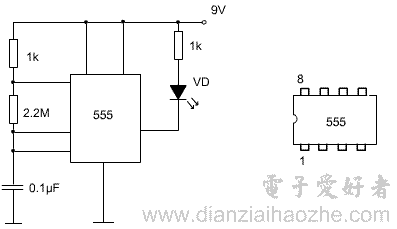

时基电路555用途广泛,一般爱好者手头可能都有几件。利用附图这个电路可以判断555的好坏。附图中,555接成典型的多谐振荡器,振荡频率约3Hz。第三脚是输出端,如果555集成电路是好的,则发光二极管VD会为3Hz的频率闪烁,即一秒钟闪三次。若发光二极管常亮或者不亮,则说明555是坏的。当然要首先保证这些外围元件都是好的,且接触良好。实际使用中可先焊一只8脚IC插座,将555插上即可判断其好坏。电源可使用一节9V叠层电池。
