开机延时器

作者 张秀岿 来源 电子报
浏览
发布时间 2008-07-20

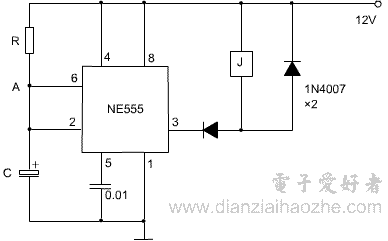

本电路是加电自延时电路,其延时时间由T=RC决定,继电器J在K闭合T秒后吸合并保持直到K断开为止。本电路可以和其它电路组成开机延时电路或转换电路,其中K可以由继电器触点或电子开关代替,本电路工作原理如下:

K闭合后,由于电容C上的电压不能突变,A点电位为0,555的②、⑥脚电位均低于其内部比较器电位,其内部RS触发器被置位,③脚输出高电平(约等于电源电压Vcc),J不吸合,+12V通过R对C充电,当A点电位上升到1/3Vcc时,由于555特性可知③脚继续维持高电平不变,A点电位继续上升到2/3Vcc时,555内部RS触发器翻转,③脚输出低电平,继电器吸合开始工作。

开机延时器

标签: 延时器, 555
