双向触发二极管

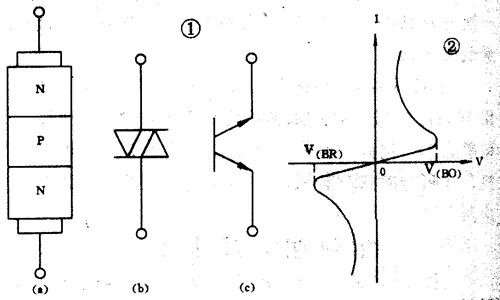

双向触发二极管亦称二端交流器件(DIAC)，与双向晶闸管同时间世．由于它结构简单、价格低廉，所以常用来触发双向晶闸管，还可构成过压保护等电路。双向触发二极管的构造。符号及等效电路如图1所示。

它属于三层构造、具有对称性的二端半导体器件，可等效于基极开路、发射极与集电极对称的NPN晶体管。其正、反向伏安特性完全对称，见图2。当器件两端的电压V小于正向转折电压V(so)时，呈高阻态，当V>V（Bo）,时进入负阻区。同样，当V超过反向转折电压V(BR)时，管子也能进入负阻区。

双向触发二极管的耐压值(V)大致分3个等级：

20—60V，100－150V，200－250V.
