发光二极管用作交流电指示灯

LED(发光二极管)体积小,光效高,用作市电指示灯是不错的选择。但一些初学者往往按照常规方法接于交流电回路中很容易被损坏,因为没有注意到发光二极管所承受的反向电压,结果导致被击穿损坏。

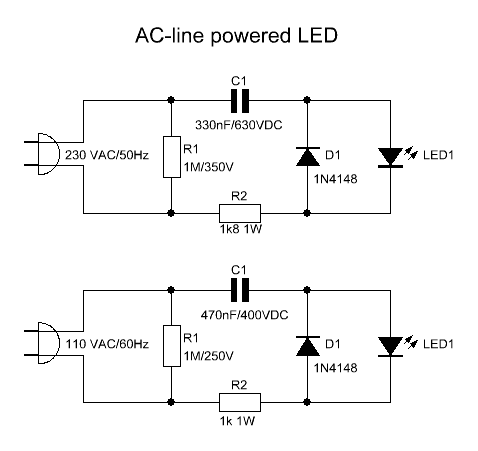

如上图所示的两种电路,是分别工作于220V与110V两种交流电压的参数,LED的平均工作电流在10毫安左右,适合任何LED使用。

电路中的二极管D1(1N4148)有两个作用,一是给电容C1提供一个半周的充放电回路(另一半周通过LED),二是为防止LED1不被反向电压击穿。可见如果将D1也换成LED,电路耗电不会增加但光效更高。

电阻R1是在插头拔出时为C1提供放电回路,不可省略,否则容易被电击。

标签: 交流, 市电, LED, 指示灯
