LSE应用电路五例

浏览
发布时间 2008-10-21

电水壶自动断电控制器

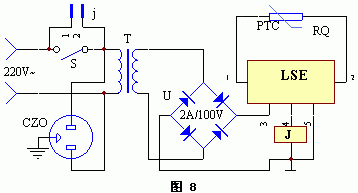

该装置的电路工作原理见图8。先在电水壶上用环氧树脂沾牢一只片状正温度系数的开关型热敏电阻RQ。将RQ的两端接到LSE的①、②脚,将水壶插入电源插座CZO中,揿下电源开关S,此时由于电水壶中的水温较低,RQ的阻值较小(<50K),故LSE的④脚输出高电平,继电器J立即吸合,常开触点j闭合,电水壶通电工作。松开手后,继电器J触点自保。一旦水沸腾(100℃),RQ的阻值阶跃上升,远大于50K,相当于LSE的①、②脚回路断开,故LSE的④脚输出低电平,J释放,其触点j断开,彻底切断了电水壶的电源,使主人烧水后外出无后顾之忧。其中RQ应选用正温度系数的开关型热敏电阻,其居里点为100℃。

LSE应用电路五例

自动干手控制器

该装置的电路工作原理见图9。平时红外线发光管VD1发射的红外线照射在红外线接收管VD2上,导致VD2的内阻变小,故LSE的④脚此时输出高电平,此时三极管VT截止,继电器J处于释放状态,其常开触点j1-1、j1-2断开,冷暖风机无电源不工作。当人洗完手后,将手伸至VD1与VD1之间,遮挡了由VD1发出的红外线,此时VD2的内阻增大,相当于LSE①、②脚开路,于是LSE的④脚输出低电平,三极管VT导通,继电器J励磁吸合,其触点断电。冷暖风机应预先接入电网中,并将机器上的“热风”开关揿下。

LSE应用电路五例

冰箱风冷同步控制器

LSE应用电路五例

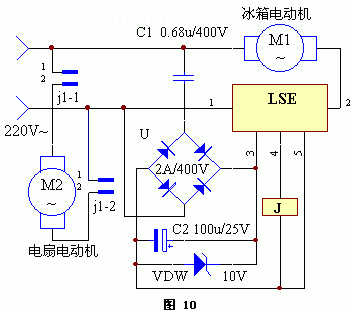

该装置的电路工作原理见图10。实验发现,在冰箱压缩机工作时,对电冰箱的压缩机及散热片采取风冷措施,不仅能保护压缩机,而且具有明显的节电效果。当电冰箱电机M1启动时,LSE的主回路①、②脚间串通,其④脚输出高电平,继电器J励磁吸合,其常开触点j1-1、j-2闭合,接通了电扇M2的电源,M2工作进行风冷。M1停止工作时,LSE的④脚又变为低电平,故J自动释放,M2停止工作。
