场效应管基础知识

　　一、场效应管的分类

　　按沟道半导体材料的不同，结型和绝缘栅型各分沟道和P沟道两种。若按导电方式来划分，场效应管又可分成耗尽型与增强型。结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。

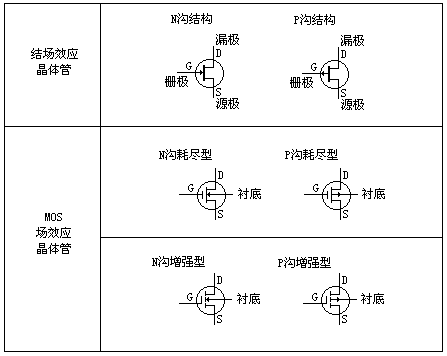

　　场效应晶体管可分为结场效应晶体管和MOS场效应晶体管。而MOS场效应晶体管又分为N沟耗尽型和增强型；P沟耗尽型和增强型四大类。见下图。

　　二、场效应管的型号命名方法

　　现行场效应管有两种命名方法。

　　第一种命名方法与双极型三极管相同，第三位字母j代表结型场效应管，o代表绝缘栅场效应管。第二位字母代表材料，d是p型硅，反型层是n沟道；c是n型硅p沟道。例如,3dj6d是结型n沟道场效应三极管，3do6c 是绝缘栅型n沟道场效应三极管。
　　第二种命名方法是cs××#，cs代表场效应管，××以数字代表型号的序号，#用字母代表同一型号中的不同规格。例如cs14a、cs45g等。

　　三、场效应管的参数

1、I DSS — 饱和漏源电流。是指结型或耗尽型绝缘栅场效应管中，栅极电压U GS=0时的漏源电流。
2、UP — 夹断电压。是指结型或耗尽型绝缘栅场效应管中，使漏源间刚截止时的栅极电压。
3、UT — 开启电压。是指增强型绝缘栅场效管中，使漏源间刚导通时的栅极电压。
4、gM — 跨导。是表示栅源电压U GS — 对漏极电流I D的控制能力，即漏极电流I D变化量与栅源电压UGS变化量的比值。gM 是衡量场效应管放大能力的重要参数。
5、BUDS — 漏源击穿电压。是指栅源电压UGS一定时，场效应管正常工作所能承受的最大漏源电压。这是一项极限参数，加在场效应管上的工作电压必须小于BUDS。
6、PDSM — 最大耗散功率。也是一项极限参数，是指场效应管性能不变坏时所允许的最大漏源耗散功率。使用时，场效应管实际功耗应小于PDSM并留有一定余量。
7、IDSM — 最大漏源电流。是一项极限参数，是指场效应管正常工作时，漏源间所允许通过的最大电流。场效应管的工作电流不应超过IDSM

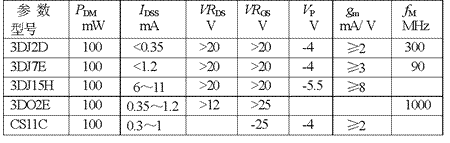

几种常用的场效应三极管的主要参数

　　四、场效应管的作用

2、场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。
3、场效应管可以用作可变电阻。
4、场效应管可以方便地用作恒流源。
5、场效应管可以用作电子开关。

　　五、场效应管的测试

1、结型场效应管的管脚识别：

　　场效应管的栅极相当于晶体管的基极，源极和漏极分别对应于晶体管的发射极和集电极。将万用表置于R×1k档，用两表笔分别测量每两个管脚间的正、反向电阻。当某两个管脚间的正、反向电阻相等，均为数KΩ时，则这两个管脚为漏极D和源极 S（可互换），余下的一个管脚即为栅极G。对于有4个管脚的结型场效应管，另外一极是屏蔽极（使用中接地）。

2、判定栅极

　　用万用表黑表笔碰触管子的一个电极，红表笔分别碰触另外两个电极。若两次测出的阻值都很小，说明均是正向电阻，该管属于N沟道场效应管，黑表笔接的也是栅极。
　　制造工艺决定了场效应管的源极和漏极是对称的，可以互换使用，并不影响电路的正常工作，所以不必加以区分。源极与漏极间的电阻约为几千欧。
　　注意不能用此法判定绝缘栅型场效应管的栅极。因为这种管子的输入电阻极高，栅源间的极间电容又很小，测量时只要有少量的电荷，就可在极间电容上形成很高的电压，容易将管子损坏。

3、估测场效应管的放大能力

　　将万用表拨到R×100档，红表笔接源极S，黑表笔接漏极D，相当于给场效应管加上1.5V的电源电压。这时表针指示出的是D-S极间电阻值。然后用手指捏栅极G，将人体的感应电压作为输入信号加到栅极上。由于管子的放大作用，UDS和ID都将发生变化，也相当于D-S极间电阻发生变化，可观察到表针有较大幅度的摆动。如果手捏栅极时表针摆动很小，说明管子的放大能力较弱；若表针不动，说明管子已经损坏。

　　由于人体感应的50Hz交流电压较高，而不同的场效应管用电阻档测量时的工作点可能不同，因此用手捏栅极时表针可能向右摆动，也可能向左摆动。少数的管子RDS减小，使表针向右摆动，多数管子的RDS增大，表针向左摆动。无论表针的摆动方向如何，只要能有明显地摆动，就说明管子具有放大能力。

本方法也适用于测MOS管。为了保护MOS场效应管，必须用手握住螺钉旋具绝缘柄，用金属杆去碰栅极，以防止人体感应电荷直接加到栅极上，将管子损坏。

　　MOS管每次测量完毕，G-S结电容上会充有少量电荷，建立起电压UGS，再接着测时表针可能不动，此时将G-S极间短路一下即可。

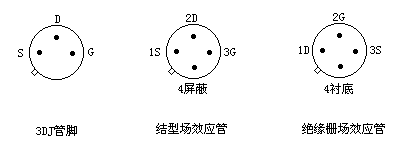

　　目前常用的结型场效应管和MOS型绝缘栅场效应管的管脚顺序如下图所示。
