电话线路防盗报警器

发布时间 2009-06-15

   此电话防盗报警器能够监测并防止他人非法盗用你的电话线路。当有人在你的电话外线上并机盗打时该报警器就发出干扰信号,使盗用者不能拨号,并用声光向主人提示有人盗打电话。

电话防盗报警器

  工作原理:

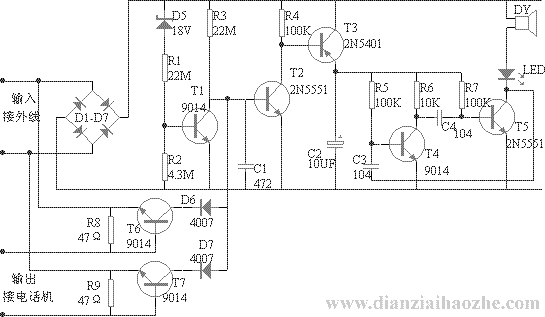

  平时邮局程控机在外线上送出约50V 的待机电压,经 D1-D4极性转换上边为正极,D5击穿经 R2 使 T1 基极电位升高,T1 导通 、T2 截止、T3 截止,由T4、T5 组成的振荡电路不工作。当盗用电话提机时,外线电压下降为9V左右,不能使 D5 击穿,T1 因无偏压而截止,T2基极电位升高导通。

  T2的导通使 T3 导通并带动后级音频振荡电路工作,LED、DY发出声光报警,并通过LED、DY将干扰信号加在外线上,同时将外线电压拉低,使盗用电话者无法拨号而强迫挂机。主人提机虽然也使电压降低,并使T1截止但因T6或T7(用T6、T7两只管子是为了安装方便,进线可以不分极性接入,D6、D7起隔离作用)通过电话机获得基极电流而导通,使 T3 不能导通振荡电路不工作。因此主人可正常拨号通话不受影响。因主人电话与外线之间只接有阻值很小的R8、R9 所以接电话时振零通话均不受影响。

  元件选择
  D1-D4、D6、D7可选用一般整流管如 IN4007 等,D5可选用 18V 左右的稳压管,DY 是3V的电磁蜂鸣器。电阻可选用 1/8W 的炭膜电阻,其它元件型号按图示选取。
