固话防盗打电话检测报警电路

浏览
发布时间 2009-03-10

  该电路设计巧妙之处在二点:(1)利用电话线路的恒流供电特性实现对盗打电话的封锁和报警;(2)利用喇叭的电感集振荡与发声于一体,廖廖几个元件的简单电路足见功力非凡。

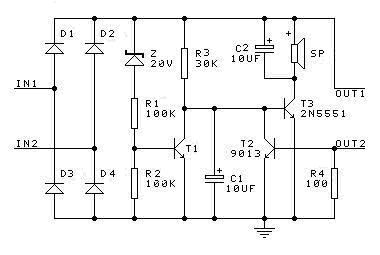

固话防盗打检测报警电路

  电话线路可对0~1KΩ左右的负载恒定提供约40mA左右的电流,随负载不同线路电压也在0~50V之间变化,这是该电路工作的基本前提。

  线路空载时端电压约50V,稳压管Z导通进而T1有偏置而导通,T3截止,VC1=0。有盗打电话(在IN端)时线路端电压降为10V左右,Z截止,T1截止,C1通过R3充电,当VC1>0.7V时T3导通,C2相当于并接在外线上并由外线对其恒流充电,外线电压(也即C2电压)由约0V上升(此时盗打电话也不能正常工作),与此同时由于线路电压突降,C1又通过R3放电使T3截止,T3截止后C2储存的电能与喇叭的电感形成自由振荡回路,喇叭发声报警提示,之后C1又充电使T3导通,如此周而复始。

  当用户电话(在OUT端)摘机时,线路上的约40mA恒流在R4上产生近4V的正偏压使T2可靠导通把T3锁定在截止状态,因而不会出现盗打时的外线周期“短路”和振荡,保证用户电话的正常通话。

标签: 盗打电话, 报警
