一种微波防盗报警器原理和制作

浏览
发布时间 2009-05-21

  微波是指频率 f>300MHz的无线电波。根据微波多普勒效应原理(也就是雷达基本原理)制作成的防盗报警器,我们就叫它微波防盗报警器或者雷达式防盗报警器。这种微波防盗报警器无方向性及死区,可对360度的一个圆区域进行探测,很适合在机关。仓库。银行。商店。果园。鱼塘。家庭等需要保安防盗的场所安装使用。只要作案分子进人警戒范围(半径<=8m的圆区域),它便反复发出响亮的“抓贼呀一”喊声来,使盗贼闻声丧胆。为防止犯罪分子破坏报警器,它还具有断线报警和交直流电源自动转换供电功能。

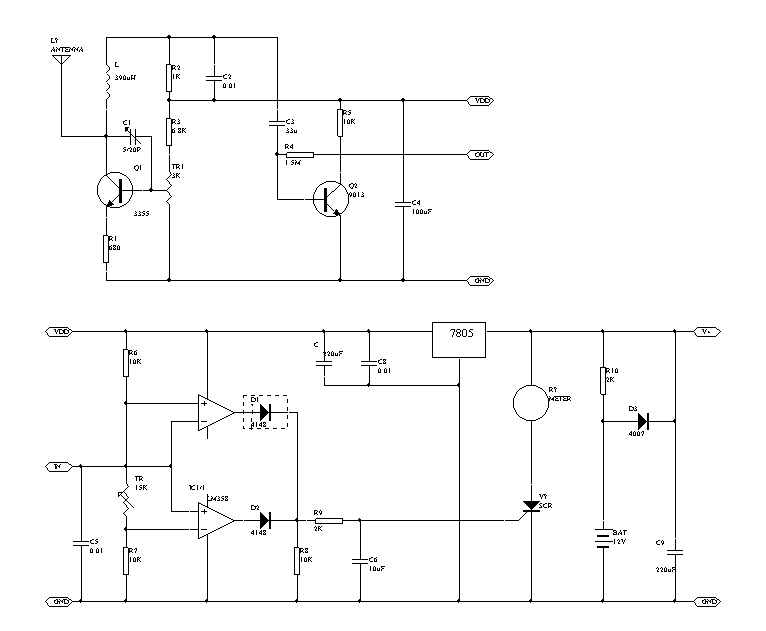

  微彼防盗报警器由微波多普勒探头和主机两部分组成。微波多普勒探头的电路原理如图所示。微波三极管VT1在微调电容C1正反馈的作用下产生自激振荡,其振荡频率可通过电位器RP1.可调电容器C1进行调节,一般为1000MHz左右。由天线W将电磁波辐射到周围空间,产生一个立体的微波警戒常当有人在该范围内活动时,根据电磁波的多普勒效应,人体的反射波就会通过天线使VT1的自激振荡幅度和频率都发生变化,这会导致C3正端的电压发生波动。该波动信号经 C3加到VT2的基极进行放大,放大后的信号从VT2的集电极取出,送到主机进行鉴别并触发报警。正常情况下,VT2送出的电压是稳定的(为 6V),当人体在微波场内走动时,这电压就会在+- l~5V的范围内变化,其变化频率与人体活动快慢有关,而幅度大小与人体离探头的距离成正比。

微波防盗报警器电路

  主机部分电路原理如图所示。由运算放大器A1.A2组成的窗口式电压比较器,对探头送来的信号电压进行比较鉴别。如果信号电压在两指定的比较电压中间,则A1A2的6脚均无电压输出。当信号电压高于A1的2脚电压或低于A2的3脚电压时,A1或A2输出高电压,经隔离二极管 VD1或VD2.限流电阻 R9后,触发单向可控硅 VS导通,使语音报警喇叭HA通电发出“抓贼呀一”喊声来。另外,如果探头与主机之间的连线被自作聪明的盗贼找到并弄断,IN端电压会变为0V,A2即输出高电平,电路也会产生警报声。报警电路一旦被触发,HA就会发声不止,只有值班人员按动一下复位按钮SB,报警声才会被解除。报警器的电源部分设计成交直流电自动切换供电,以保证电网停电或犯罪分子切断照明线路后报警器仍能够照常工作。

  平时,220V交流电经电源变压器T降压。二极管VD4~ VD7桥式整流和电容C9滤波后,输出约18V直流电压。该电压高于备用电池G的15V电压,故VD3及反偏截止,电池不供电;一旦交流电压消失,备用电池将通过VD3自动向电路供电。有交流电时,18V直流电压还通过R10给备用电池小电流(<=1mA).长时间缓慢充电,使电池使用寿命大大延长。SA为备用电池电源开关。
