对讲、防盗报警两用门铃

浏览
发布时间 2008-12-02

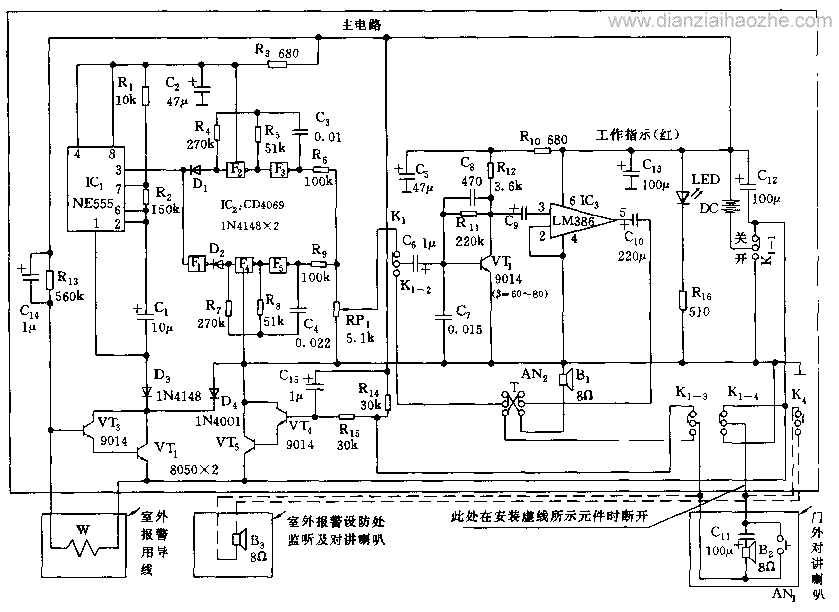

对讲、防盗两用门铃电路图
对讲、防盗两用门铃电路图(点击图片放大)

  图中所示的开关位置为门铃对讲功能状态。AN1为门铃按钮开关,当有人按压AN1时,VT4、VT5因R15经AN1形成的通路为正偏置而导通,主电路得电,由F3、F2、R4、R5、C3和F4、F5、R7、R8、C4组成的两个音频振荡器起振,并在RP1上合成,加至VT1放大、IC3功率放大,驱动喇叭发声,表明有人敲门。主人打开四刀双掷开关K1,则电路处于对讲状态。按下AN2,主人的问话声由室内喇叭接收,经放大后,门外喇叭发出音响。松开AN2,则来访者的答话声由门外喇叭送回放大器放大,室内喇叭发声。对讲完毕,关上K1,主电路又进入守候状态。

  W为室外报警用细导线,入盗者一旦将W碰断,则由VT2、VT3组成的电子开关处于正偏置,并导通。主电路IC1、IC2、IC3得电工作。IC1(555)和R1、R2、C1产生0.5Hz低频振荡,它的3脚输出的高、低交变电平波使F4、F5振荡器和F2、F3振荡器交替起振,在RP1处合成后,送入VT1、IC3放大,则扬声器便发出“嘀——哒——”的双音报警声。
