电力线载波报警器（555与567芯片）

　　本文介绍一款线路简洁的电力线载波报警器。电路主要由555时基电路（发射部分）和567锁相环电路（接收部分）组成。依靠电力线传输报警信号，可设置多点警戒。接收端声光报警提示。

　　工作原理简述
　　该报警器由发射和接收显示两部分组成。

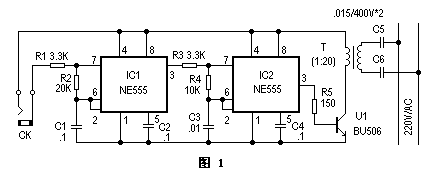

　　发射电路原理如图1所示。它是由两块555时基电路组成的两个不同频率的振荡电路。当CK两端短路时（短路式报警探头信号），第一块（IC1）555构成低频振荡电路，频率F1主要由C1、R2决定，3脚输出频率为F1的低频信号。当IC1的3脚输出高电平时，第二块（IC2）555构成的高频振荡电路工作，其振荡频率F2主要由C3、R4决定，且F2远大于F1，这样在IC2的3脚输出为F2的脉冲调制信号。该调制信号通过由V1、T、C5、C6组成的驱动电路在电力线上产生高频调制脉冲，高频调制脉冲电压由传输距离选择。

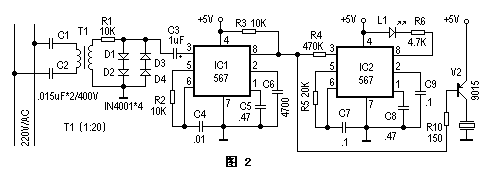

　　接收显示电路原理如图2所示。它由多个频率识别电路组成。当电力线路上有报警的高频调制脉冲出现时，通过T1升压变压器的变压及限流电阻R1和 D1~D4的限幅将信号送入第一个频率锁相环模块（IC1）567的3脚，再由该频率锁相环所组成的频率识别电路（R2、C4）决定识别频率值。然后在 IC1的输出端8脚便可接调出频率为F1的低频频率。该输出频率一路送至V2组成的驱动电路以驱动蜂鸣器HD工作以产生声音报警；另一路送至第二个频率识别电路（IC2）。同理，调整R5、C7的数值，使第二个频率解调电路能接调出F1的频率，则（IC2）输出8脚由高电平，L1发光即表示出该发射电路的方位出现警情。

　　元件选择及电路调整
　　图1和图2中的升压变压器采用小型音频变压器，其匝比为1：20。图1中的驱动管V1选用BU506功率开关管（输出电流为500mA）。图1的C5、 C6和图2的C1、C2必须选用耐压值大于400V的电容器。图1中的CK用于连接报警探头；HD选用电压为5V的成品蜂鸣器。
　　由于整机电路与电力线连接，在调整发射电路的频率和接收电路的频率接调时应特别注意安全。该报警器仅适用于电力线在同一个变压器的范围，此时传输距离可到3Km。
