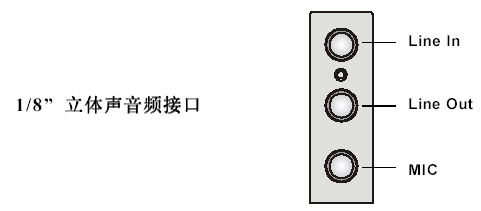

电脑主板接口介绍及引脚定义

　　Intel、 Xircom 及Zenith于1991年共同推出了EPP(Enhanced Parallel Port,增强型并口)，允许更大容量数据的传输(500～1000byte/s),其主要是针对要求较高数据传输速度的非打印机设备，例如存储设备等；紧接着EPP的推出，1992年微软和惠普联合推出了被称为ECP(Extended Capabilities Port,)的新并口标准，和EPP不同，ECP是专门针对打印机而制订的标准；发布于1994年的IEEE 1284涵盖了EPP和ECP两个标准，但需要操作系统和硬件都支持该标准，这对现在的硬件而言已不是什么问题了。目前我们所使用的并口都支持EPP和 ECP这两个标准，而且我们可以在CMOS当中自己设置并口的工作模式。

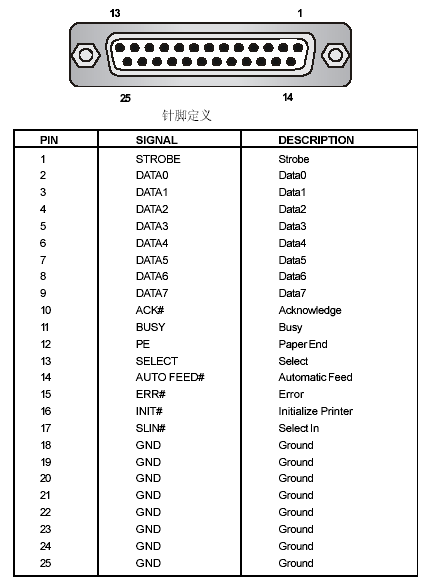

　　并口是计算机一个相当重要的外部设备接口，最常用来连接的设备那就要算是打印机了，另外，有许多型号的扫描仪也是通过并口来与计算机连接的。并口也是25 针的，与25针串口不同的是，并口是25个孔，所以常称为“母头”，而像串口就常称为“公头”。并口的针脚定义如下：

　 1 STROBE 选通
　 2-9 DATA0-DATA7 数据0-7
　 10 ACKNLG 确认
　 11 BUSY 忙
　 12 PE 缺纸
　 13 SLCT 选择
　 14 AUTO FEED 自动换行
　 15 ERROR 错误
　 16 INIT 初始化
　 17 SLCT IN 选择输入\
　 18-25 GND 地线

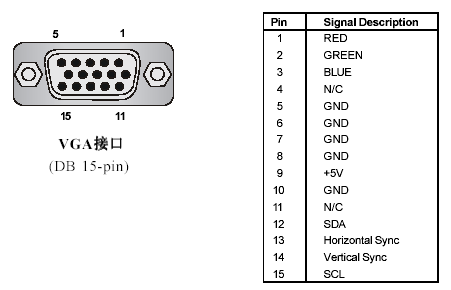

　　显示器VGA接口

　　显示器当然是很重要的设备了，显示器使用的是15针的连接公头，因为显示器属于一种较为独立的电子器件，所以它的接头定义也有很多较专业的部分，具体针脚定义如下：

　 1 红
　 2 绿
　 3 蓝
　 4 空脚
　 5 地
　 6 红－接地
　 7 绿－接地
　 8 蓝－接地
　 9 空脚
　 10 接地
　 11 接地
　 12 SDA
　 13 水平同步
　 14 垂直同步
　 15 SCL

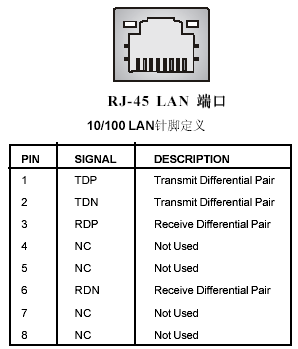

　　网卡（LAN）接口

　　IEEE1394火线接口

　　IEEE1394接口是由APPLE和TI公司开始的高速串行接口标准，Apple称之为FireWire(火线)，Sony称之为i.Link，TexasInstruments称之为Lynx,中文译名为火线接口（firewire）。

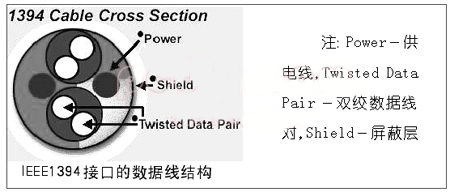

　　IEEE1394通常有两种接口方式，一种是六角型的六针接口，另一种是四角的四针接口，其区别就在于六针接口除了两条一对共两对的数据线外还多了一对电源线，可直接向外设供电，多使用于苹果机和台式电脑，而四针接口多用于DV或笔记本电脑等设备。

　　●使用方便，支持热插拔，即插即用，无需设置设备ID号，从Win98 SE以上版本的操作系统开始内置IEEE1394支持核心，无需驱动程序。

　　●数据传输速度快，IEEE1394a高达400Mbps，后续的IEEE1394b标准可将速度提升到800Mbps、1.6Gbps甚至3.2Gbps。

　　●自带供电线路，能提供8—40V可变电压，允许通过最大电流也达到1.5A左右，因此它能为耗电量要求小的设备进行供电。

　　●真正点对点连接(peer－to－peer)，设备间不分主从，可直接实现两台DV间的数据传输或是多台电脑共享一台DV机，而且从理论上讲我们可以直接将IEEE1394接口DV机中的图像数据保存到IEEE1394接口的硬盘中。
