  USB接口通常只有4根线,两根电源线和两根数据信号线,故信号是串行传输的。USB接口也称为串行口,usb2.0的速度可以达到480Mbps。可以满足各种工业和民用需要。

  USB接口的输出电压和电流是:+5V 500mA 实际上有误差,最大不能超过+/-0.2V 也就是4.8-5.2V 。usb接口的4根线一般是下面这样分配的,需要注意的是千万不要把正负极弄反了,否则会烧坏USB设备或者电脑的南桥芯片。USB接口定义如下:

USB接口
USB接口针脚定义,插口针脚识别

--------------------------------------------------------

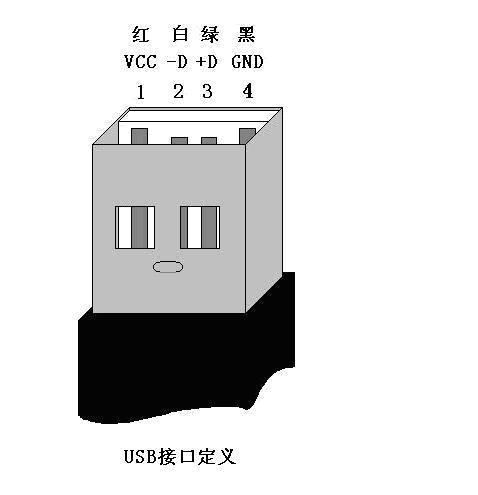

USB接口定义 颜色
一般的排列方式是:红白绿黑从左到右
定义:
红色-USB电源:    标有-VCC、Power、5V、5VSB字样
绿色-USB数据线:(正)-DATA+、USBD+、PD+、USBDT+
白色-USB数据线:(负)-DATA-、USBD-、PD-、USBDT+
黑色-地线:            GND、Ground

---------------------------------------------------------

关于MINIUSB

一般MINIUSB是5芯的:

1——VCC
2——D-
3——D+
4——ID
5——GND

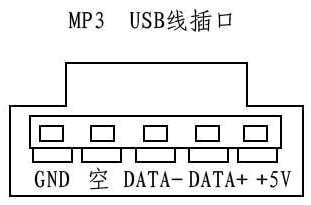

USB线插口

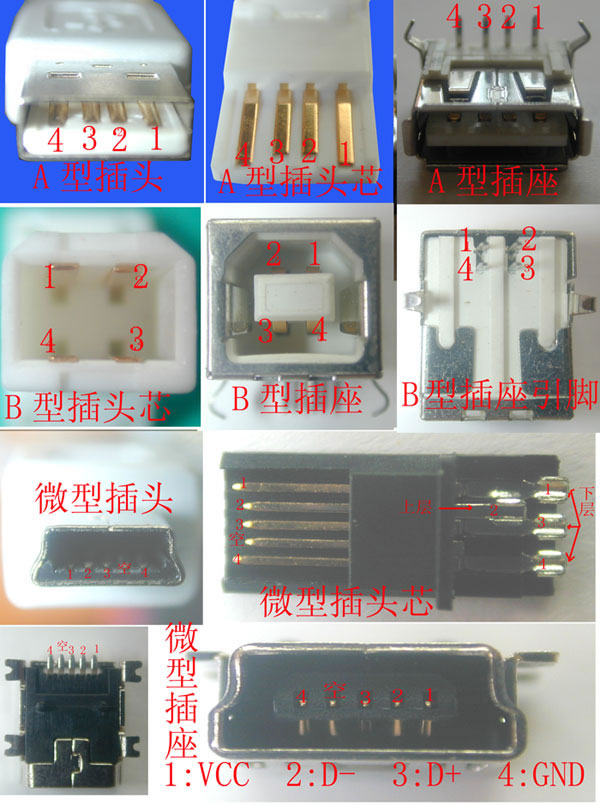

各型USB接口针脚定义
