MAX1811单节锂电池USB充电管理芯片

浏览
发布时间 2009-05-15

  MAX1811是一种单节锂离子( Li + )电池充电管理芯片,可以采用直接从USB端口取电或从外部供应不超过6.5V的电源 。MAX1811充电电压精度为0.5 %,允许外部设置电压为4.1V或4.2V,最大限度地利用电池容量。该芯片使用内部FET可以提供高达500mA的充电电流给电池充电。可以通过逻辑控制电路设定充电电流为100毫安或500毫安。

  MAX1811采用小型1.4W增强散热型8引脚SO封装。它的引脚功能如图:

  MAX1811引脚功能

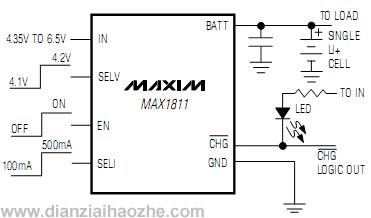

  MAX1811典型应用电路如下:

  MAX1811典型应用电路
