电脑CPU风扇停转监测报警器

浏览
发布时间 2009-03-11

  CPU是电脑的核心元件。CPU在工作时会产生大量的热量,所以电脑中的CPU都有安装散热风扇。如果散热风扇出现故障而停转,CPU得不到良好的散热就会致使电脑工作异常,如频繁的蓝屏、死机、重启等不同的现象,严重危及CPU的寿命甚至于致CPU损坏。

  下面介绍的这个监测电路能在风扇停转时报警,以提醒使用者及时采取措施。

CPU风扇停转监测报警电路

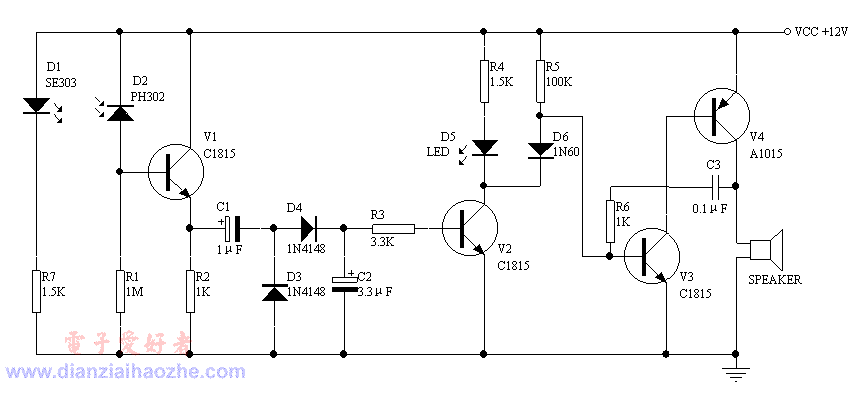

图1 电脑CPU风扇停转监测报警电路(点击电路图可清晰放大)

  原理简述如下:D1与D2分别为红外线发射管与红外线接收管,它们正对着安装(即发射管发出的光正好可以射到接收管的受光面,但它们之间有风扇扇叶,风扇旋转时可以不时地切断光路),并且相距1.2-1.8厘米。通电后,D1发出连续的红外线,这束红外线在叶片的不时遮挡下,断续地射到接收管上。这样,V1 便会有一个脉冲型的偏置电流,从而在R2的两端产生脉冲电压。这个电压经C1耦合、D4检波、C2滤波后,变成比较平滑的直流电压,为V2提供偏置。如果这个电压足够大,将使V2饱和。饱和后的V2 C-E 结压降很小(0.3V以下)。这时发光二极管亮度最大,指示风扇旋转正常。同时,V3 B 极的电压被V2经D6(D6为锗二极管,压降0.2V左右)拉至0.5V以下。V3无法导通,由V3及V4组成的互补管多谐振荡器当然也就无法振荡了,扬声器不会发出声响。

  当某种原因使风扇停转时,红外线一直可以射到(或一直射不到)接收管上,便没有脉冲电流通过C1,V2失去偏置,不会导通。D5熄灭,指示风扇停转。V3得到偏置,,振荡器起振,扬声器发出报警。如果风扇旋转很慢,则V2导通不完全,LED亮度将下降,并且也会有报警产生。

  元件选择上,V1的电流放大倍数越大越好。D4一定要用锗二极管:如1N60、2AP9等。SPEAKER可选择带闹指针石英钟上的那种(BP机、内置MODEM上都用应用),可以直接焊到电路板上。电源与风扇共用。

  扩展应用:本电路原意是监测电脑CPU的散热风扇,相应的触类旁通,此电路可以应用到类似的需要检测旋转及运动的场合。可以根据具体的情况修改电路参数。
