受环境温度控制的电风扇

发布时间 2008-10-31

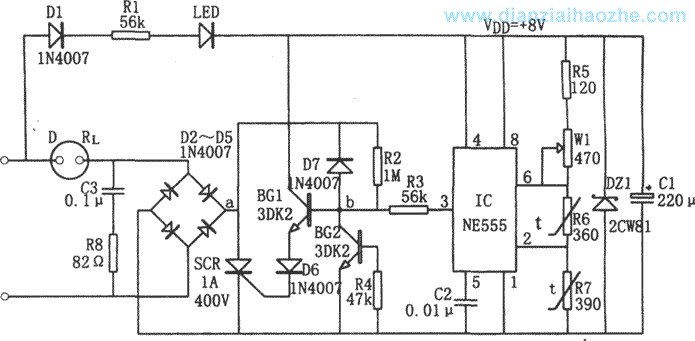

如图所示为温度自动控制电路,可依据环境温度的高低自动控制电风扇的启停。它由测温控制电路和降压整流电源电路组成。其中降压整流电路为整个控制电路提供5V直流工作电压。测温控制电路的核心为555时基电路和R5、R7、W1、R6等组成的双稳态触发器,且,R6、R7选用NTC热敏电阻作为测温元件。

受环境温度控制的电风扇

当环境温度增加时,相应R6、R7的阻值变小,使IC因②脚电位下降到小于1/3VDD而被置位,3脚输出高电平。从而使由D2~D5、SCR、BG1、BG2等组成的可控硅交流零压开关接通,插座D因接通电源而使电风扇运转;当环境温度下降时,相应R7、R6的阻值变大,555因②脚电位升高到大于1/3VDD而被复位,③脚输出低电平,从而使可控硅交流零压开关截止,插座D因电源断开而中止供电。

在调试时,可根据需要来设置温度点。当环境温度高于设定的温度时,插座D自动加电为负载提供电源;当环境温度低于设定的温度时,插座D断电。电位器W1为调温电位器,对应温度可用刻度盘标示出来方便使用。
