1.两个或两个以上的电容器串联后,等于增加了电容器介质的厚度,也就是增加了电容器两片之间的距离,因此总的电容量就会减小。串联的电容器越多,总的电容量越小,并小于其中最小的一个电容量。串联后,总的电容量倒数等于各个电容器电容量倒数之和,即

 例如,3个电容器100 pF,250 pF和500 pF串联后,总的电容量为 如果串联的电容器容量都相同,则计算时只要用串联的个数去除相同的电容量就可以了。 例如,有5个300 pF的电容器相串联,总的电容量为 如果几个容量和耐压相同的电容器串联,那么它们总的工作电压可以增大几倍。

例如,两个200 u.F的电容器,工作电压都是50 V,则串联后的电容量是100uF,工作电压是100 V . 当两个容量不同的电容器串联应用时,不能将两个电容器的耐压直接相加作为总的电压,因为电容量大的充电电压低,容量小的充电电压高。假如电路电压为U,两个电容器的容量分别为C1和C2,则C1和C2两端的充电电压Ucl和Uc2可由下式求得,即

 如果C1=200uF, Cz=100 u.F;串联在U=12 V的电路上后

 它表示C1要选电压大于4V的,C2要选电压大于8V的。假定C1和C2的工作电压均为6V,则串联应用时,总容量约为67 rtF,总耐压相当于9V,使用的电路电压不得超过9V,否则C2要被击穿。 2.电容象的并联把两个或两个以上的电容器并联,等.于增加了电容器极片的有效面积,也就增加了电容量。并联的个数越多,电容量就越大。所以,无论有多少个电容器并联,其总电容量等于各个并联电容器电容量之和,即

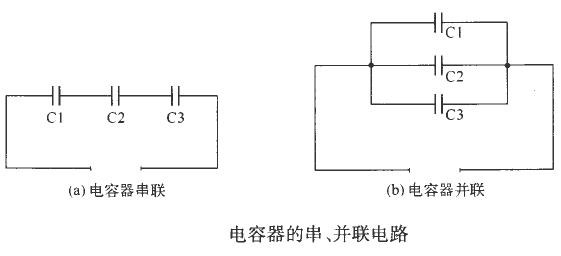

电容器的串联和并联应用 例如,需要一个30 uF的电容器,只要用一个20 I.F和一个10 t.F的电容器并联就可以了。电容器并联后,总的电容量增大,但它们的耐压并不增加,所以使用时应以耐压最低的那个电容器的耐压为标准。例如,两个电容器并联,一个耐压为200 V,另一个耐压为300 V,那么应用时,这一组并联电容器的耐压最高只能是200 V。如果接在300 V的电路中使用,则耐压为200 V的那个电容器就要被击穿,使整个并联电路失效。。电容器的串、并联电路如下图所示。

电容器的串联和并联应用

3.电解电容器的串联与并联电解电容器的串联与并联不能像普通的固定电容器那样任意连接,因为电解电容器一般都有极性。并联时,电解电容器的正极和正极相接,负极和负极相接;串联时,第一个电解电容器的正极应和第二个电容器的负极连接。如果电解电容器用于交流回路,则应当逆极性串联,即正极和正极连接,或者负极与负极相连接。

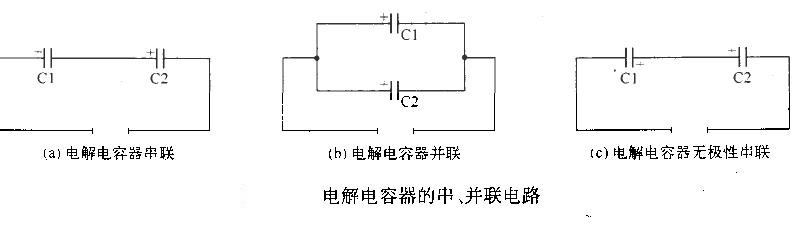

电解电容器串、并联电路的连接如下图所示

电容器的串联和并联应用
