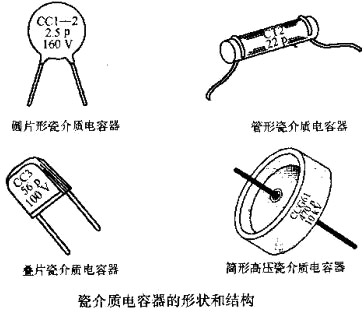

(1)瓷介质电容器 瓷介质电容器是以陶瓷材料作为绝缘介质的,所以叫瓷介质电容器。瓷介质电容器的电极是在瓷片表面用烧结渗透的方法形成银层而构成的。 按照工作电压,瓷介质电容器又可分为低压电容器和高压电容器两种。 瓷介质电容器的容量误差一般有士2%、士15%、士10%、士20%几个等级。 瓷介质电容器的形状和结构常见的有管形、圆片形、筒形及叠片形,如图2-10所示。 电容器的结构介绍:瓷介质电容、云母电容,电解电容,可变电容等

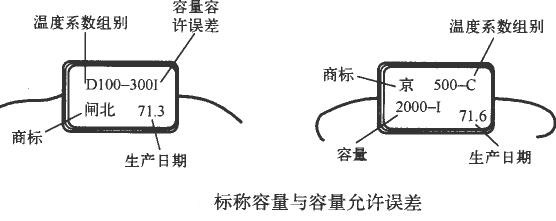

(2)云母电容器 云母电容器的表面上一般都标有型号和电容量等: ①型号,用字母C表示电容器,用Y表示虫容的介质材料是云母,在型号后边用数字表示产品类别,规定用数字1或2表示非密封产品。 ②标称容量与容量容许误差,在电容器上标称的容量是指该电容器应该达到的容量,所以都是标称容量值,一般用直标法表示,如0 .022 pF表示0 .022微法,3 300 pF表示3300微微法。有些标称容量没有单位,此时,如果是大于1的数,则它的容量单位为微微法。例如,标称“300”,就是表示300微微法;标称"2 000",就是表示2000微微法,如图2-11所示。也有些用文字符号法表示标称容量单位的,如用p表示微微法(10-12法拉),用n表示毫微法(10’”法拉),用拜表示微法(10-6法拉),用m表示毫法(10-3法拉),用F表示法拉。文字符号法目前在国内使用得不多。

电容器的结构介绍:瓷介质电容、云母电容,电解电容,可变电容等

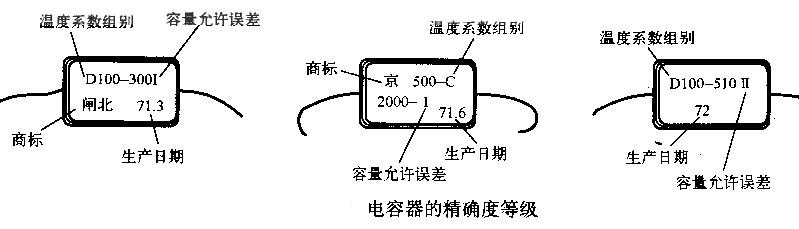

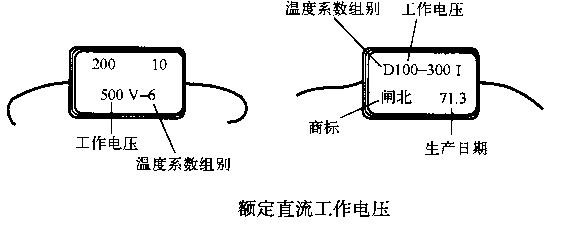

电容器的实际电容量与标称容量之间总会有误差。根据不同的允许误差范围,规定电容器的精确度等级(即容量允许误差):0级一土2%,I级一士2%,11级一士10%,m级一士20%。有些生产厂用百分数直接表示,有些生产厂用0、I、且、m分别表示容量允许偏差,如图2-12所示。 电容器的结构介绍:瓷介质电容、云母电容,电解电容,可变电容等 ③额定直流工作电压。在有些电容器上,数字后面有字母uVIr,表示直流工作电压单位为伏特。例如,“500 V",即工作电压为500 V;有些电容器上只标数字,不标单位,如数字"100”,即表示工作电压为100 V,如图2-13所示。 电容器的结构介绍:瓷介质电容、云母电容,电解电容,可变电容等

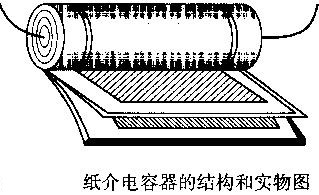

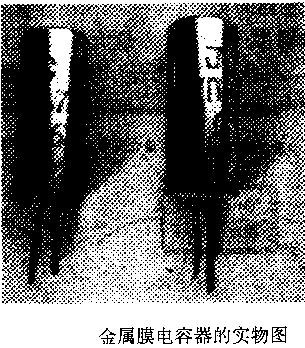

云母电容器的特点是介质损耗少、绝缘电阻大、温度系数小,适宜用于高频电路。 (3)纸介电容器纸介电容器用纸作为绝缘介质,夹着两层金属箔作为电极,将纸与铝箔一起卷成圆柱体芯,然后在模子里浇灌封蜡制成,也有些装在铝壳或瓷管内加以密封的。高压纸介电容器大多用金属盒密封。纸介电蓉器的主要优点是容量可以做得相当大;缺点是漏电流大,容量稳定性较差,高频运用时性能不好,因此不宜在高频电路中使用。常用的纸介电容器的容量误差为士10%、士 20%。纸介电容器的结构和实物图如图2-14所示。 (4)金属膜电容器金属膜电容器是在纸上直接蒸发一层金属薄膜作为电极,即是金属化纸介电容器。由于电极是被蒸发上去的金属膜,所以比铝箔薄得多。这种电容器最大的特点是具有自愈作用。如果电压过高,使电容器内部介质某一点被击穿,则短路电流会使介质损坏处的金属膜蒸发掉,从而避免两个极片间短路,使电容器继续工作。当然击穿的范围也不能太大,否则影响电容器的电容量。金属膜纸介电容器通常采用环氧树脂封装,所以防潮性能很好。 金属膜电容器一般用在低频电路中,其实物图如图2-15所示。 电容器的结构介绍:瓷介质电容、云母电容,电解电容,可变电容等 电容器的结构介绍:瓷介质电容、云母电容,电解电容,可变电容等

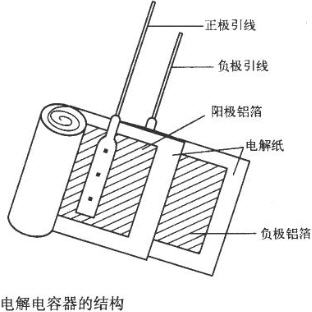

(5)电解电容器 电解电容器内部充有电解液,因此电容量可以做得很大,是一种用途很广的电容器。电解电容器的外形结构很多,常见的有密封的、不密封的,铝壳、纸壳,卧式、立式等。其引出线的形式也各有不同,分单端式、双向式、引线式及引脚式等。由于它的外形不同,安装方法也各不相同,有螺帽固定式、焊片固定式及引线固定式几种。按电极所使用的材料不同,电解电容器又可分为铝电解电容器、钮电解电容器、妮电解电容器几种,但使用最广泛的是铝电解电容器。按照有无极性,电解电容器分为有极性和无极性两种,使用最多的是有极性电容器。铝电解电容器是目前使用最广泛的一种电容器,一般把它简称为电解电容器。电解电容器内部用两条铝带作为电极,其中一条表面涂有氧化膜的是正极,另一条没有涂氧化膜的是负极。正、负极各用引线引出。在两条铝带之间还隔有一条含有电解液的纸或纱布之类的纤维材料。电解电容器的结构如图2-16所示,实物图如图2-17所示。电解电容器比其他电容器的漏电流要大得多,损耗也多,因此不宜在高频电路中使用。电解电容器的误差较大,一般可达士10%,主20%,丰貂%等,所以会遇到电解电容器的实际容量和标称容量相差很大的情况。电解电容器的性能受温度影响较大,所以使用时不宜靠近发热元器件。它的寿命也较其他电容器短,日久之后,它的内部漏电流会增加,或者电解液干涸,以至于变质损坏。
