F006运放组成的数控式模拟开关电路

浏览
发布时间 2009-07-22

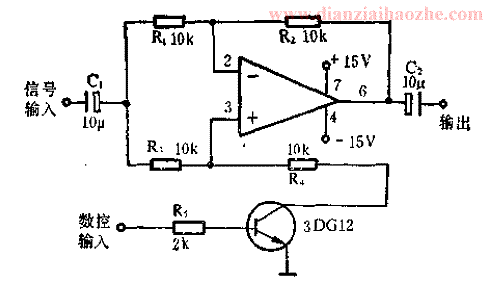

当数控输入端为逻辑“1”状态时(2.4V~4V),三极管饱和导通,R4被接地,选取R1=R2=R3=R4=10k,则运放两输入端信号相等,由于运放的共模抑制比高达70~100dB,因此输出信号近似为零。

当数控输入端为逻辑“0”状态时(地电位),三极管截止,运放的同相输入端处于不接地状态,即运放处于差模输入状态,因此,输入信号通过运放。

当三极管处于截止状态时,运放输入端有直流电平,并引起输出也有直流电平,因此要求在输入、输出端加C1、C2隔直电容。

为了共模抑制比,要求R1~R4严格匹配,最好选用精密电阻。三极管选用3DG12可降低饱和压降。

F006运放组成的数控式模拟开关电路
F006运放组成的数控式模拟开关电路
