煤气高压电子点火器

浏览
发布时间 2009-03-09

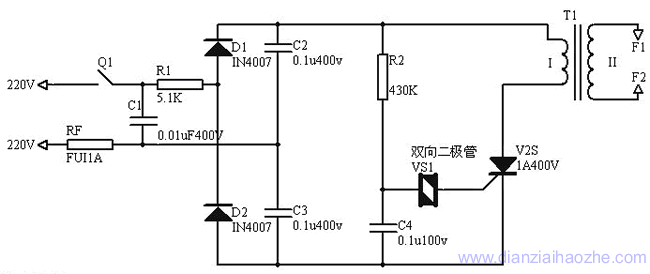

  高压电子点火器电路见图

燃气高压电子点火器电路

  电路原理:电源220V交流电压经过限流电阻R1后由二极管D1D2和电容C2C3倍压整流。使输出电压达到500V左右。双向触发二极管VS1,可控硅VS2和电阻R2电容C4构成驰张震荡器,频率约为10~30Hz。

  按下开关Q1时,驰张振荡器中的电容C4开始充电,当电压充到超过VS1的触发电压时,触发二极管VS1导通同时可控硅VS2也被触发导通。电容C2和C3上约500V的电压通过升压变压器T1的初级绕组迅速放电,从而在T1次级产生高压并在放电电极F1和F2之间产生高压放电点燃煤气。

  当电容C2和C3上的电压被迅速放电之后,由于驰张振荡器失去工作电压,触发二极管和可控硅也很快截止。电容C2和C3上的电压很快恢复到约500V,电容C4再次开始充电,整个电路重复刚才的工作。

  元件选择:

  变压器T1次级产生的高压应能使距离为10-12mm的两个放电端产生放电。电容C1-C3是耐压400V以上的纸介电容。电阻R1采用功率较大的线绕电阻。

  升压变压器T1可用小电视机中的行输出变压器,用直径0.7mm左右的漆包线或软胶线绕10匝,作为初级线圈。次级直接用行输出变压器中的高压线圈,高压输出至放电极的连线直接用原高压线,或者其它耐高压的绝缘导线。

  由于电路直接与市电相通,全部元器件应装入塑料外壳中,做好线路的绝缘工作。
