定时音乐催眠器(CIC2851音乐芯片)

浏览
发布时间 2009-03-07

  音乐催眠器由定时电路(分立元件1小时定时)和音乐发声电路(CIC2851音乐芯片)两部分组成,具体电路如图所示。

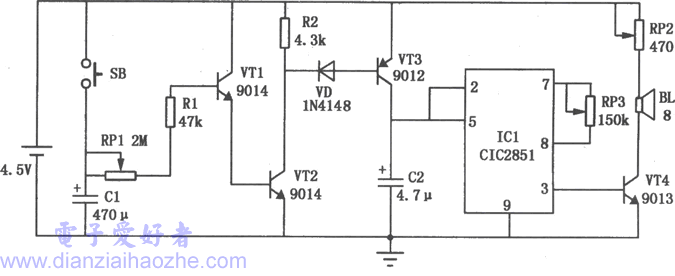

定时音乐催眠器电路图

  三极管VTl~VT3组成定时电路;ICl音乐集成电路CIC2851和三极管VT4等元件组成音乐发声电路。按下按钮开关SB,Cl被充电,VTl、VT2导通。松开SB后,由于Cl贮存电荷通过RPl和Rl向VTl基极放电,VTl、VT2仍能保持导通状态。VT3基极通过二极管VD从VT2的c、e极问获得正向偏流而导通,ICl得电工作,其③脚输出音乐信号经VT4放大后推动喇叭BL发声。

  由于CIC2851l触发端②脚接电源正极,故在定时时间内喇叭将周而复始地演奏贮存在ICl内的音乐,从而达到催眠的目的。当Cl贮存的电荷放到一定程度后,VTl、VT2就由导通状态转为截止状态,VT3也随之截止,CIC2851失电不工作,喇叭就停止发声。

  电位器RPl用来调节定时时间,图示数据可在一小时内连续可调。若需更长的定时时间,可通过加大电容C1来解决。RP2用来调节喇叭的音量。乐曲演奏速度由RP3调节。
