简易超高压发生器

浏览
发布时间 2009-03-09

  超高压发生器输出几十千伏超高压、应用于负粒子、点火、臭氧。

简易超高压发生器电路

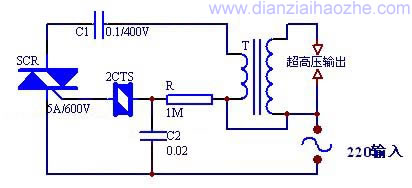

图1 简易超高压发生器

  图1的电路可输出几十千伏超高压。当接通电源时,电源经电阻R向C2充电至双向触发二极管2CTS导通,随即触发双向可控硅SCR导通。电容C被电源充满的电荷立即经可控硅SCR放电,升压变压器T次级感应出高压电。

  当用汽车点火线圈作升压器,电容C1容量为0.1uF时,空气火花间长度为12mm。空气的绝缘度是3KV/mm,所以对应的高压是36KV。本电路耗电约为1W。
