运算放大器制作的延时电路

浏览
发布时间 2009-03-15

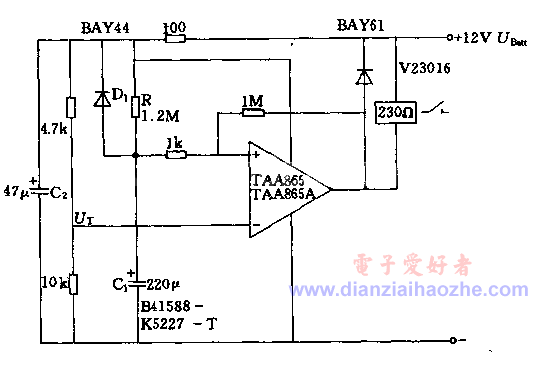

1、TAA865运放制作的260S延时电路

TAA865运放制作延时电路

延时电路电源接通时TAA865输出端的继电器立即吸合,接通被控制单元的电源。经过一定的延时时间之后继电器释放,断开被控制单元的电源

电路工作电压12V,延时时间约260S,重复准备时间约12S

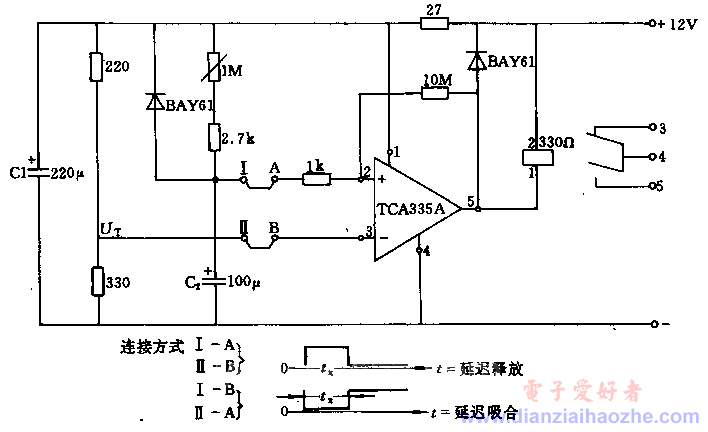

2、采用TCA335A运放制作的0.2~100S延时电路

TCA335A制作延时电路

带达林顿管输入端的运算放大器特别适合用于延时电路。本电路延时时间为0.2~100S,重复准备时间<250ms。若将端子Ⅰ同A点、Ⅱ同B点连接则为延迟释放电路;如果Ⅰ同B点、Ⅱ同A点连接,则为延迟吸合电路。

延时电路工作电压10~16V,吸取电流55mA,可调延时时间为0.2s~100s。
