30V/1.2A高调光比LED恒流驱动器PT4115

浏览
发布时间 2009-05-10

PT4115是一款连续电感电流导通模式的降压恒流源, 用于驱动一颗或多颗串联LED。PT4115输入电压范围从8伏到30伏(极限值40V),输出电流可调,最大可达1.2安培。根据不同的输入电压和外部器件,PT4115可以驱动高达数十瓦的LED。

PT4115使用非常容易,只需要一个输入电容、一个电感、一个二极管和一个采样电阻四个外部元器件。 PT4115可以驱动多达7个串联的LED,提供从1W~28W以上的输出功率,效率高达97%。由于外部电流检测电阻的压降仅为100mV,以及内部0.4Ω的导通电阻,降低了芯片和系统的功耗,大幅提升了LED照明系统的效率,达到省电的效果。同时PT4115输出LED的电流精度达±5%。为了方便用户有效的调光,PT4115可以接受PWM和模拟调光,特别需要指出的,PT4115极为快速的电流响应时间使得在100Hz PWM调光时的调光比高达5000:1(0.02%-100%)。

PT4115 内置功率开关,采用高端电流采样设置LED平均电流,并通过DIM引脚可以接受模拟调光和很宽范围的PWM调光。当DIM的电压低于0.3伏时,功率开关关断,PT4115进入极低工作电流的待机状态。 PT4115采用SOT89-5封装,管脚排列如图:

PT4115

1 SW 功率开关的漏端
2 GND 信号和功率地
3 DIM 开关使能、模拟和PWM调光端
4 CSN 电流采样端,采样电阻接在CSN和VIN端之间
5 VIN 电源输入端,必须就近接旁路电容

PT4115具有的特点

极少的外部元器件
很宽的输入电压范围:从8V 到30V
最大输出1.2A 的电流
复用DIM引脚进行LED开关、模拟调光和PWM调光
5%的输出电流精度
LED开路保护
高达97%的效率
输出可调的恒流控制方法

PT4115的应用

低压LED射灯代替卤素灯
车载LED灯
LED备用灯
LED信号灯

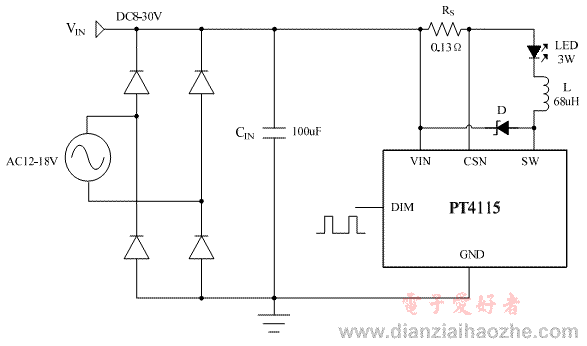

PT4115典型应用电路

PT4115 LED恒流驱动器典型应用电路
