最简半波(全波)光控照明灯

浏览
发布时间 2009-05-09

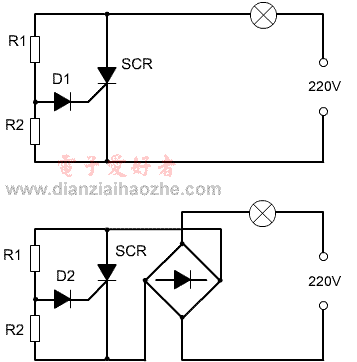

可控硅与二极管、电阻构成的最简光控照明灯电路如图,上图是工作于半波,下图增加了整流桥使照明灯工作于全波状态,它们只适用于白炽灯(小于200W的阻性负载)。

最简光控照明灯

工作原理:

白天,光敏电阻R2受光照呈低阻值,其两端电压低于可控硅触发电压+D2压降,SCR处于阻断状态,照明灯不亮;夜晚,光敏电阻R2呈高阻值(阻值大于1MΩ),其两端电压大于可控硅触发电压+D2压降,可控硅触发导通,灯泡通电发光。值得一提的是,由于光敏电阻的阻值是随环境光缓慢线性变化的,所以在夜幕降临或晨光初现时照明灯的亮度是缓慢过渡的。当夜晚灯泡完全熄灭后,电路的耗电仅数十微安(R1/R2串联流过的电流),十分省电。

元件选择

可控硅SCR选用1A的普通单向可控硅,要求门极触发电流Ig<20μA。D1、D2用1N4007硅整流二极管,它用于防止加在可控硅门极上的反向电压击穿可控硅。光敏电阻器选用亮阻≤2kΩ、暗阻≥1MΩ的即可。
