什么是led数码管

LED数码管(LED Segment Displays)是由多个发光二极管封在在一起组成“8”字型的器件,引线已在内部连接完成,只需引出它们的各个笔划,公共电极。LED数码管常用段数一般为7段有的另加一个小数点,还有一种是类似于3位“+1”型。位数有半位,1,2,3,4,5,6,8,10位等等....,LED数码管根据LED 的接法不同分为共阴和共阳两类,了解LED的这些特性,对编程是很重要的,因为不同类型的数码管,除了它们的硬件电路有差异外,编程方法也是不同的。右图是共阴和共阳极数码管的内部电路,它们的发光原理是一样的,只是它们的电源极性不同而已。颜色有红,绿,蓝,黄等几种。LED数码管广泛用于仪表,时钟,车站,家电等场合。选用时要注意产品尺寸颜色,功耗,亮度,波长等。下页将介绍常用LED数码管内部引脚图片

 LED数码管知识介绍

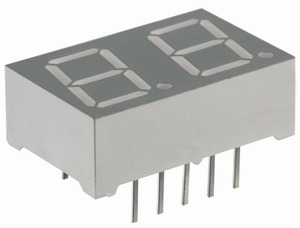

图1 这是一个7段两位带小数点 10引脚的LED数码管

 LED数码管知识介绍

图2 引脚定义 每一笔划都是对应一个字母表示 DP是小数点

LED数码管要正常显示,就要用驱动电路来驱动数码管的各个段码,从而显示出我们要的数位,因此根据LED数码管的驱动方式的不同,可以分为静态式和动态式两类。

A、静态显示驱动:
静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码都由一个单片机的I/O埠进行驱动,或者使用如BCD码二-十进位解码器解码进行驱动。静态驱动的优点是编程简单,显示亮度高,缺点是占用I/O埠多,如驱动5个数码管静态显示则需要5×8=40根I/O埠来驱动,要知道一个89S51单片机可用的 I/O埠才32个呢。故实际应用时必须增加解码驱动器进行驱动,增加了硬体电路的复杂性。

B、动态显示驱动:
数码管动态显示介面是单片机中应用最为广泛的一种显示方式之一,动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp "的同名端连在一起,另外为每个数码管的公共极COM增加位元选通控制电路,位元选通由各自独立的I/O线控制,当单片机输出字形码时,所有数码管都接收到相同的字形码,但究竟是那个数码管会显示出字形,取决于单片机对位元选通COM端电路的控制,所以我们只要将需要显示的数码管的选通控制打开,该位元就显示出字形,没有选通的数码管就不会亮。

透过分时轮流控制各个LED数码管的COM端,就使各个数码管轮流受控显示,这就是动态驱动。在轮流显示过程中,每位元数码管的点亮时间为1~2ms,由于人的视觉暂留现象及发光二极体的余辉效应,尽管实际上各位数码管并非同时点亮,但只要扫描的速度足够快,给人的印象就是一组稳定的显示资料,不会有闪烁感,动态显示的效果和静态显示是一样的,能够节省大量的I/O埠,而且功耗更低。

恒流驱动与非恒流驱动对LED数码管的影响主要有以下几点:

1、显示效果:
由于LED基本上属于电流敏感元件,其正向压降的分散性很大,并且还与温度有关,为了保证数码管具有良好的亮度均匀度,就需要使其具有恒定的工作电流,且不能受温度及其它因素的影响。另外,当温度变化时驱动晶片还要能够自动调节输出电流的大小以实现色差平衡温度补偿。
2、安全性:
即使是短时间的电流超载也可能对发光管造成永久性的损坏,采用恒流驱动电路后可防止由于电流故障所引起的数码管的大面积损坏。
另外,我们所采用的超大型积体电路还具有级联延时开关特性,可防止反向尖峰电压对发光二极体的损害。超大型积体电路还具有热保护功能,当任何一片的温度超过一定值时可自动关断,并且可在控制室内看到故障显示。
