浅谈双控开关的接法

浏览
发布时间 2009-05-11

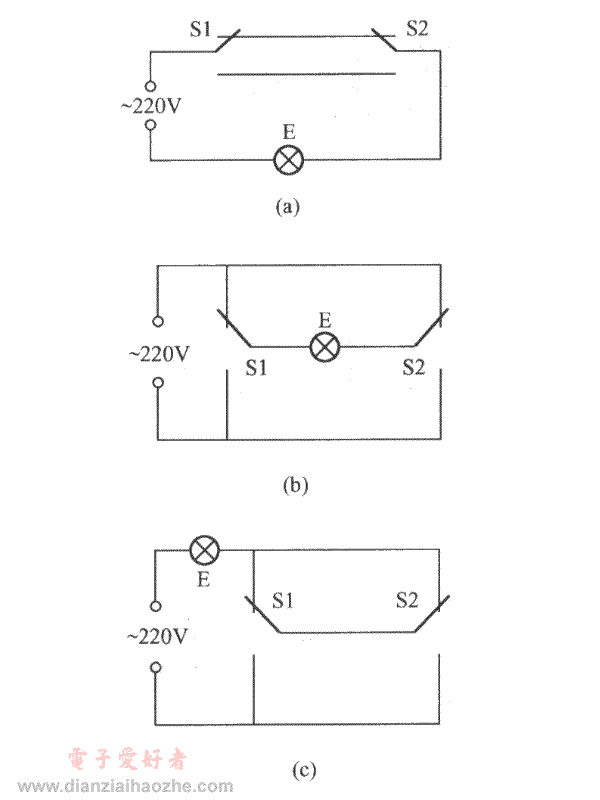

双控开关敷设线路是楼道、走廊常用的电气线路形式。今天在网上看到一组这样的双控开关接线方法,略有不同意见。这组双控开关接线法如下:

浅谈双控开关的接法

按照电气物理通路分析,这三种方法都是有效的,均可以两地控制一盏灯。但是我们注意到(b)所示的连接法,照明灯连接于两个双控开关的中间端子之间,在开关的过程中,处于关灯状态的照明灯可能连接于零线上,也可能连接于火线上,这并不符合电工规范。按照规范安装,灯座的一极必须始终与零线相连,也就是关灯后灯座上应无电压。

所以,在实际应用中这三种接法中只有(a)和(c)是可行的,不可以按照(b)的方法敷设线路。
